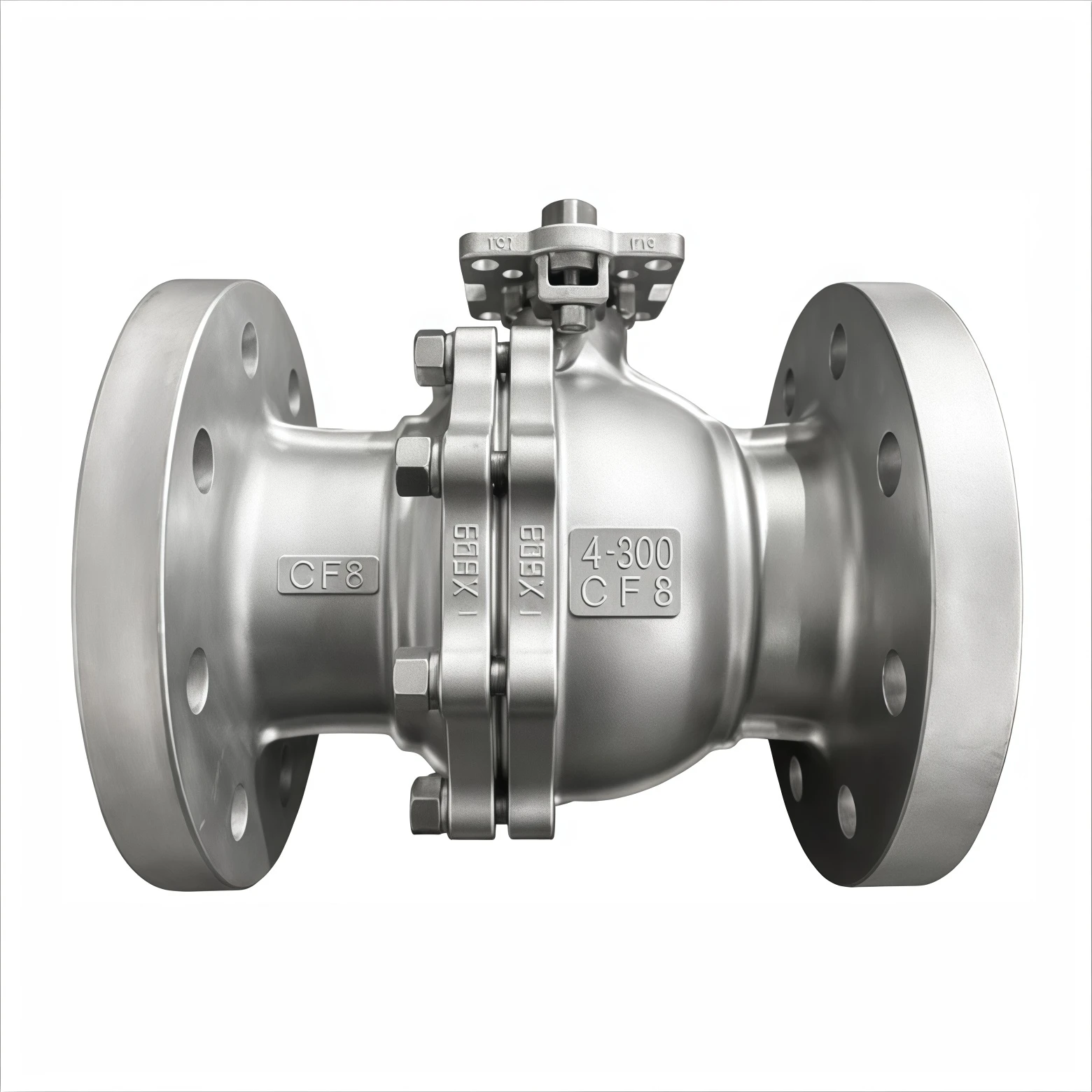

Válvula de bola de plataforma alta
La válvula de bola de plataforma alta está diseñada con una plataforma de montaje integrada ISO 5211, lo que permite la instalación directa de actuadores neumáticos o eléctricos sin soportes adicionales. Con componentes de asiento y bola mecanizados con precisión, garantiza un sellado hermético, un par de funcionamiento bajo y un rendimiento confiable en aplicaciones industriales exigentes.

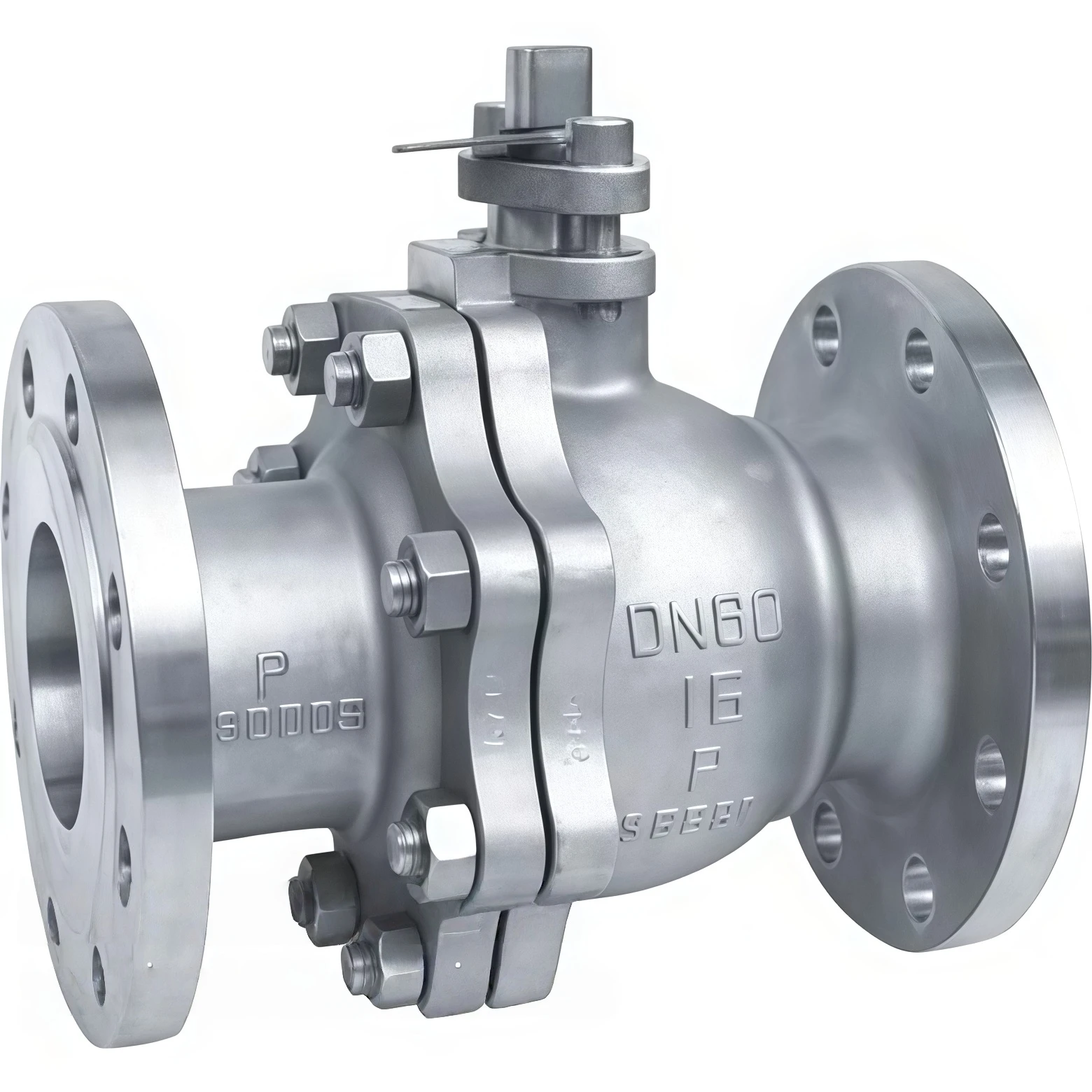

Válvula de bola de plataforma alta
La válvula de bola de plataforma alta es una válvula de cierre de un cuarto de vuelta diseñada para sistemas de control de flujo manuales y automatizados. Su plataforma de montaje alta integral cumple con los estándares ISO 5211, lo que permite una fácil instalación del actuador y reduce los costos de montaje.
Fabricada con acero inoxidable de primera calidad, acero al carbono y materiales de aleación especiales, la válvula ofrece una excelente resistencia a la corrosión, un rendimiento de sellado superior y una vida útil prolongada. Adecuado para líquidos, gases, vapor y medios químicos, se utiliza ampliamente en sistemas de automatización industrial que requieren un control de flujo eficiente y confiable.
Nuestras Válvulas de Bola de Plataforma Alta son fabricadas y probadas según estándares internacionales:

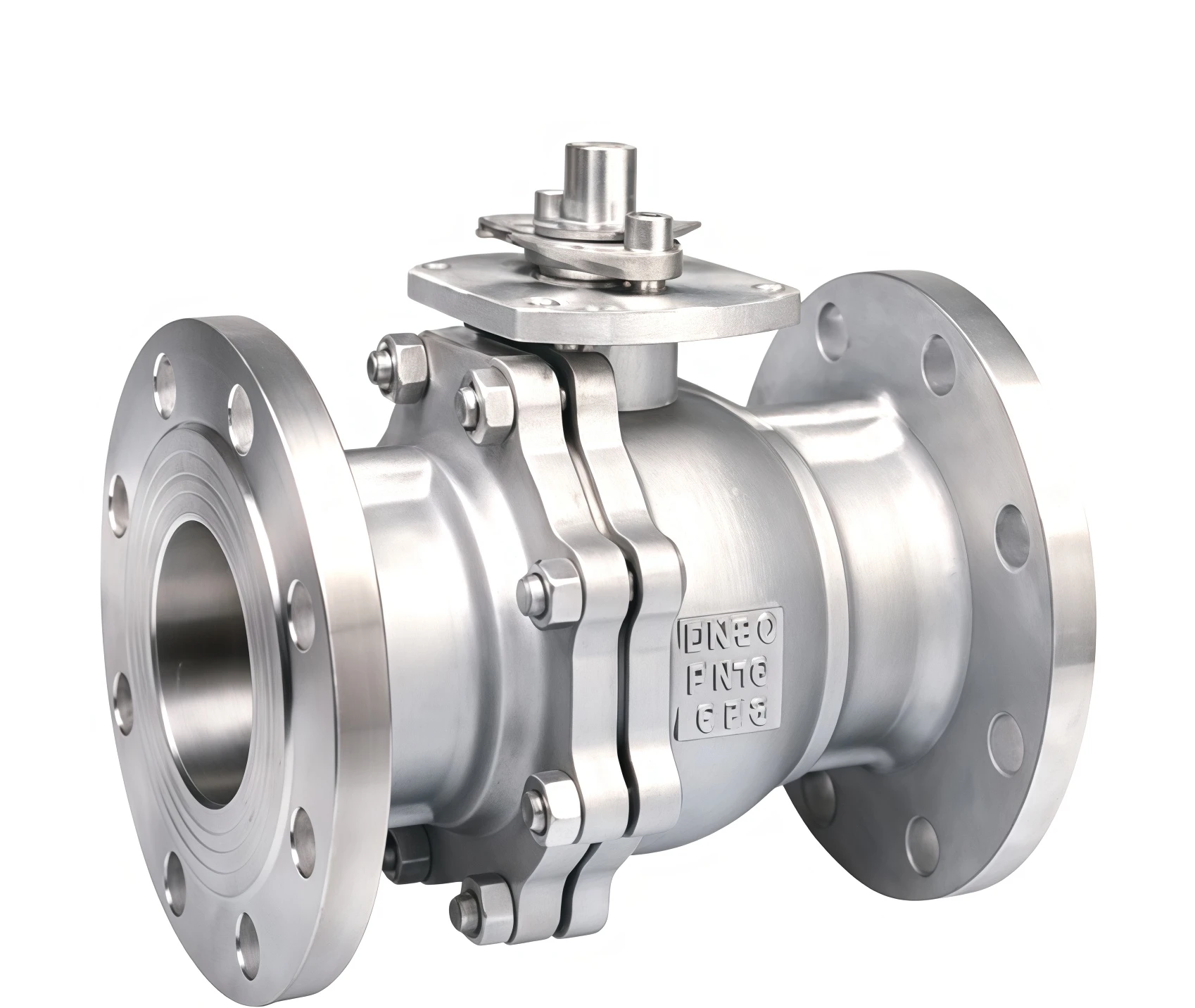

Válvula de bola de plataforma alta
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de bola de plataforma alta |
| Tipo de válvula | Válvula de bola flotante/válvula de bola de muñón |
| Tamaño nominal | DN15-DN600 |
| Clasificación de presión | PN16 – PN100 |
| Clase ANSI | Clase 150 – Clase 600 |
| Material del cuerpo | CF8, CF8M, WCB, acero dúplex |
| Material de la bola | SS304, SS316, bola cromada |
| Material del asiento | PTFE, RPTFE, PPL, PEEK, Asiento de metal |
| Tipo de conexión | Bridada, Roscada, SW, BW, Tri-Clamp |
| Estándar de montaje | ISO 5211 |
| Temperatura de funcionamiento | -196°C a +450°C |
| Estándar de fuga | API 598/ISO 5208 |
| Estándar de diseño | API 608, ASME B16.34, DIN, GB |
| Medios aplicables | Agua, petróleo, gas, vapor, productos químicos |
Válvula de bola de plataforma alta
Se utiliza en sistemas de tuberías upstream, midstream y downstream que requieren cierre y automatización confiables.
Adecuado para productos químicos corrosivos, disolventes, ácidos y fluidos de procesos industriales.
Proporciona aislamiento de flujo confiable en instalaciones de tratamiento de agua municipales e industriales.
Aplicado en agua de refrigeración, vapor y sistemas de procesos auxiliares.
Disponible con conexiones sanitarias para aplicaciones de procesamiento higiénico.
Ideal para sistemas automatizados de control de flujo equipados con actuadores neumáticos y eléctricos.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
