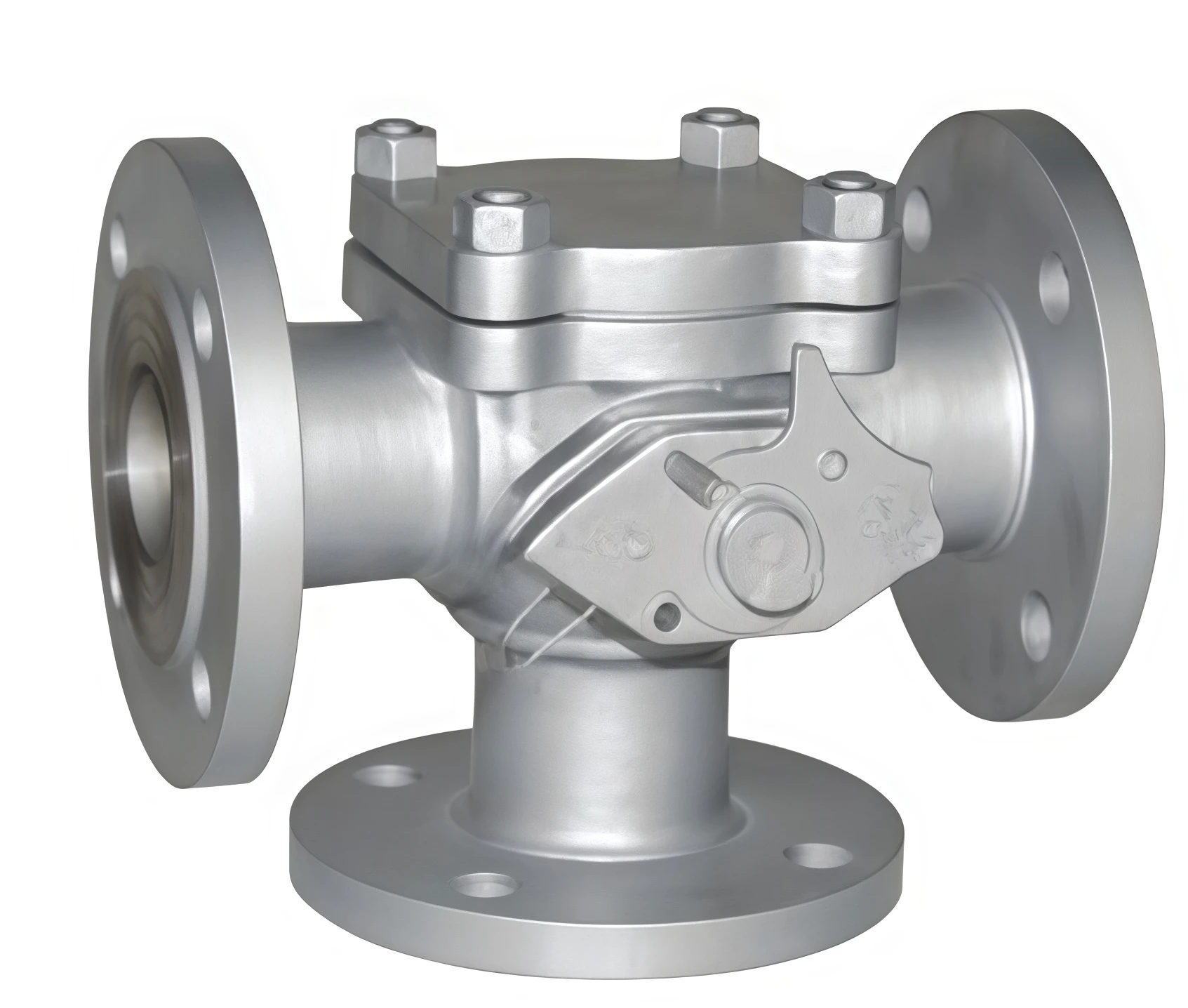

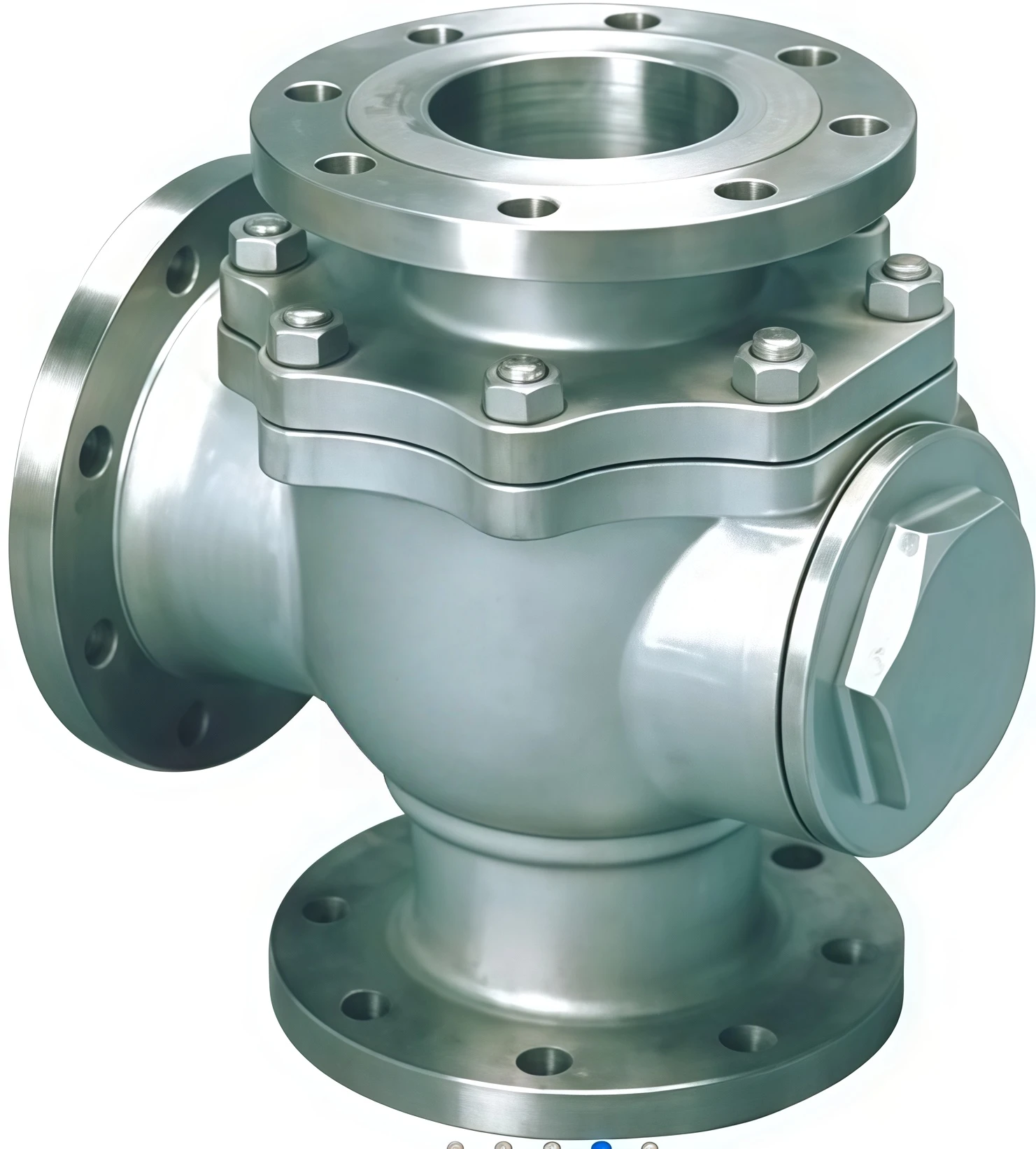

Válvula de bola de tres vías integrada
La válvula de bola integrada de tres vías presenta un diseño de cuerpo de una sola pieza con configuraciones de puerto L o T para conmutación, mezcla y distribución de flujo. Su estructura compacta minimiza los puntos de fuga al mismo tiempo que proporciona un excelente rendimiento de sellado, un par de operación bajo y un funcionamiento confiable. Ideal para sistemas de procesos automatizados que manejan líquidos, gases, vapor y productos químicos.
Válvula de bola de tres vías integrada
La válvula de bola integrada de tres vías es una válvula multifuncional diseñada para controlar, desviar, mezclar o distribuir el flujo de fluido a través de un único cuerpo de válvula compacto. En comparación con los conjuntos tradicionales de válvulas múltiples, su construcción integrada reduce el espacio de instalación, la complejidad de las tuberías, los requisitos de mantenimiento y los posibles puntos de fuga.
Disponible en diseños de puerto L y puerto T, la válvula puede realizar funciones de conmutación, convergencia o divergencia de flujo según los requisitos del proceso. Fabricado con acero inoxidable de alta calidad, acero al carbono, acero inoxidable dúplex y materiales de aleaciones especiales, ofrece una durabilidad y confiabilidad de sellado excepcionales en aplicaciones industriales exigentes.
Nuestras Válvulas de Bola Integradas de Tres Vías son fabricadas y probadas según estándares internacionales:
Válvula de bola de tres vías integrada
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de bola integrada de tres vías |
| Tipo de válvula | Válvula de bola con puerto L/puerto T |
| Tamaño nominal | DN15-DN500 |
| Clasificación de presión | PN16 – PN160 |
| Clase ANSI | Clase 150 – Clase 900 |
| Material del cuerpo | WCB, CF8, CF8M, acero dúplex |
| Material de la bola | SS304, SS316, cromado |
| Material del asiento | PTFE, RPTFE, PEEK, asiento metálico |
| Configuración del puerto | Puerto L / Puerto T |
| Tipo de conexión | Bridada, Roscada, SW, BW, Abrazadera |
| Operación | Manual, Neumático, Eléctrico |
| Rango de temperatura | -196°C a +450°C |
| Estándar de fuga | API 598/ISO 5208 |
| Estándar de diseño | API 608, API 6D, ASME B16.34 |
| Medios aplicables | Agua, petróleo, gas, vapor, productos químicos |
Válvula de bola de tres vías integrada
Se utiliza para desviar medios, mezclar y controlar procesos automatizados en sistemas de producción química.
Adecuado para conmutación y distribución de flujo en tuberías de transmisión, instalaciones de almacenamiento y operaciones de refinería.
Aplicado en sistemas de distribución de agua, unidades de filtración e instalaciones de tratamiento.
Proporciona un enrutamiento preciso de fluidos y un control higiénico del proceso.
Ideal para transferencia de líquidos, mezcla de ingredientes y líneas de producción automatizadas.
Integrado con actuadores eléctricos y neumáticos para una gestión inteligente del flujo y optimización de procesos.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
