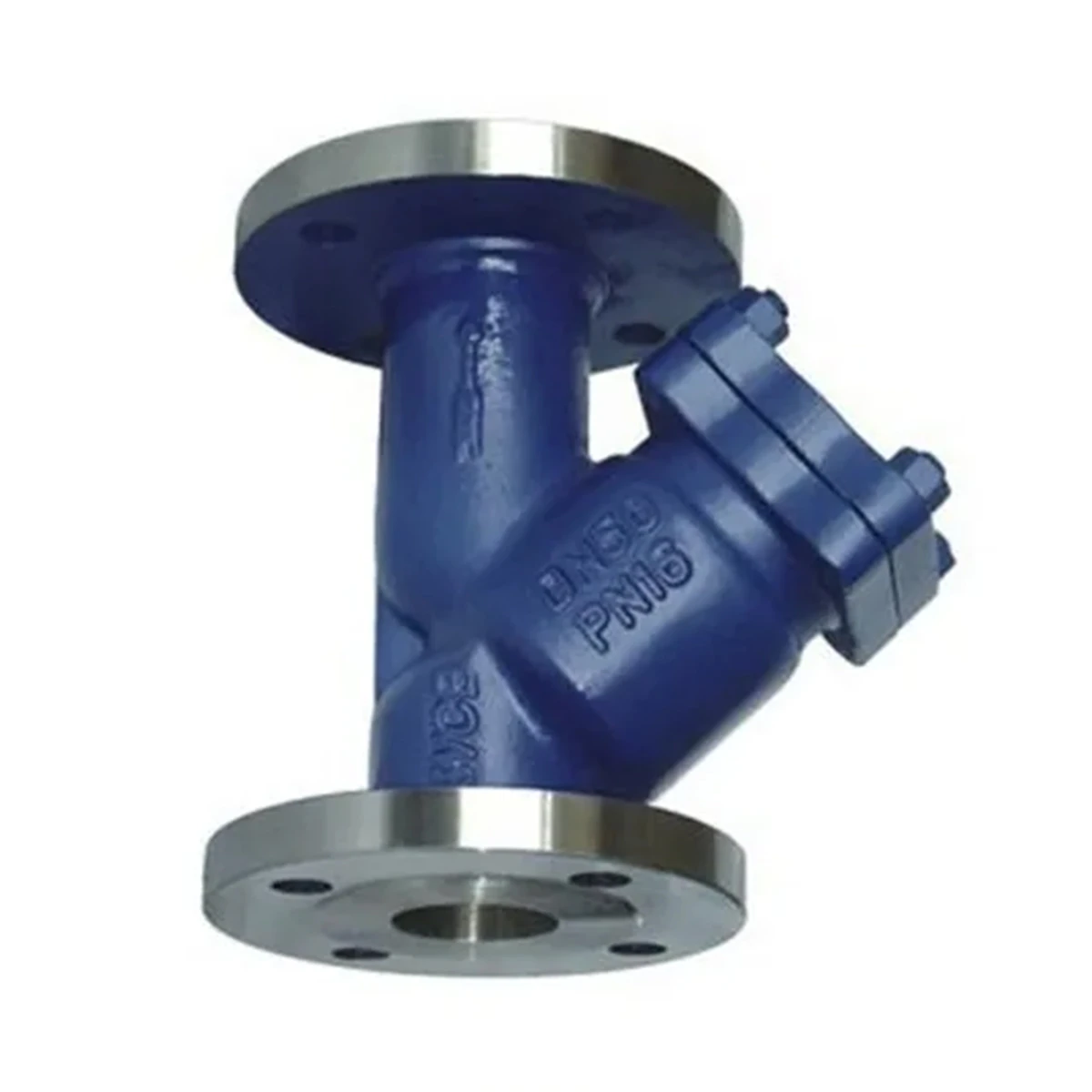

Filtro tipo Y
Diámetro nominal: 2"~10"
Presión nominal: 50 ~ 900 lb
Medios aplicables: agua, vapor, aceites, soluciones ácidas y alcalinas
Temperatura aplicable: ≤650°C
Filtro tipo Y
ElFiltro tipo Y (filtro en Y)es un dispositivo de filtración altamente eficiente diseñado para eliminar partículas sólidas, desechos, óxido, incrustaciones y otras impurezas de tuberías de líquidos, gases, vapor y medios de proceso. Con una estructura de cuerpo compacta en forma de Y, el filtro proporciona baja pérdida de presión, alta eficiencia de filtración y fácil mantenimiento, lo que ayuda a proteger bombas, válvulas, medidores, reguladores y otros equipos posteriores contra daños y desgaste.
Los filtros tipo Y se utilizan ampliamente en sistemas de tratamiento de agua, petroquímicos, generación de energía, HVAC, petróleo y gas, productos farmacéuticos, procesamiento de alimentos y tuberías industriales, donde una filtración confiable es esencial para una operación segura y eficiente.
Como fabricante profesional de válvulas industriales y equipos de tuberías, ofrecemos soluciones completas OEM y ODM de acuerdo con los requisitos del cliente.
Materiales del cuerpo
Materiales de la pantalla filtrante
Nuestros productos se fabrican bajo estrictos sistemas de gestión de calidad y cumplen con los estándares internacionales de la industria.
Especificaciones de parámetros
| Artículo | Especificación |
|---|---|
| Nombre del producto | Filtro tipo Y (filtro en Y) |
| Tipo de producto | Equipo de filtración de tuberías |
| Tamaño nominal | DN15–DN2000 (½"–80") |
| Clasificación de presión | PN10–PN420 / ANSI Clase 150–2500 |
| Material del cuerpo | Hierro fundido, hierro dúctil, WCB, CF8, CF8M, acero inoxidable dúplex |
| Material de la pantalla | SS304, SS316, SS dúplex, Monel, Hastelloy |
| Precisión de filtración | 10–5000 micrones |
| Tamaño de malla | Malla 20–400 (personalizable) |
| Tipo de conexión | Bridas, Roscadas, Soldadas |
| Estándar de brida | ANSI, ASME, DIN, EN, JIS, GB |
| Temperatura de funcionamiento | -196°C a +600°C |
| Presión máxima de trabajo | Hasta 42MPa |
| Tipo de cubierta | Cubierta atornillada/tapa roscada |
| Conexión de drenaje | Conexión de soplado opcional |
| Material de sellado | PTFE, Grafito, Grafito Flexible |
| Estándar de diseño | ASME B16.34, DIN, EN, GB |
| Estándar de inspección | API 598, EN 12266 |
| Tratamiento superficial | Recubrimiento epoxi, galvanizado, pasivación |
| Medios aplicables | Agua, vapor, petróleo, gas, productos químicos |
| Posición de instalación | Tubería horizontal o vertical |
Aplicaciones en la industria
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
