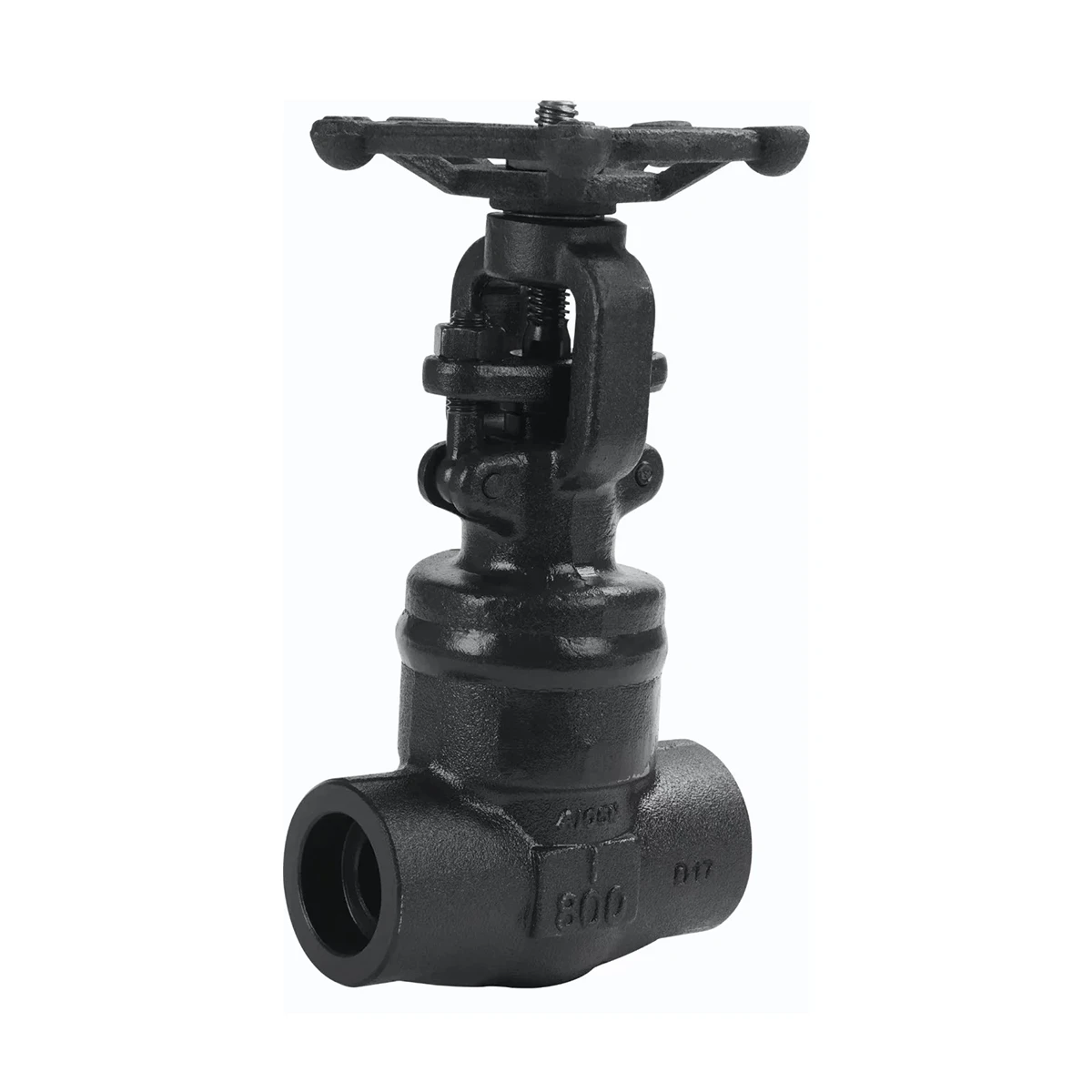

Válvula de compuerta autosellante

Válvula de compuerta autosellante Especificaciones de parámetros Aplicaciones en la industria

Válvula de compuerta autosellante

Descripción general del producto

La válvula de compuerta autosellante está diseñada para aplicaciones de alta presión y alta temperatura donde se requiere un rendimiento de sellado y confiabilidad operativa excepcionales. Al utilizar una estructura de casquete autosellante de presión, la válvula mejora la efectividad del sellado a medida que aumenta la presión interna, lo que reduce significativamente el riesgo de fugas en condiciones de servicio exigentes.

Fabricada con materiales de acero forjado o fundido de primera calidad, la válvula de compuerta autosellante ofrece baja resistencia al flujo, paso de flujo completo, excelente capacidad de cierre y larga vida útil. Se utiliza ampliamente en plantas de energía, instalaciones petroquímicas, sistemas de petróleo y gas y otras aplicaciones industriales críticas.

Capacidades de personalización y OEM

Brindamos servicios integrales de OEM y ODM adaptados a los requisitos del cliente:

Tamaños de válvulas y clasificaciones de presión personalizados
Disponible en acero fundido, acero forjado, acero inoxidable, acero aleado y materiales de aleación especiales.
Conexiones finales personalizadas que incluyen bridas, soldadura a tope, soldadura por encaje y RTJ
Materiales de acabado personalizados para servicios erosivos, corrosivos y de alta temperatura
Configuraciones eléctricas, neumáticas, hidráulicas y accionadas por engranajes disponibles
Logotipos, placas de identificación y soluciones de embalaje personalizados
Sistemas de derivación y dispositivos de bloqueo opcionales
Diseños criogénicos, de bajas emisiones y a prueba de incendios disponibles
Opciones de tratamiento de superficie y revestimiento anticorrosión.

Certificaciones

Nuestras válvulas de compuerta autosellantes pueden fabricarse y probarse de acuerdo con los estándares internacionales:

Sistema de Gestión de Calidad ISO 9001
Estándar de válvula de compuerta API 600
Estándar de válvula de acero forjado API 602
Estándar de inspección y pruebas API 598
Estándar de diseño ASME B16.34
Certificación CE/PED
Estándar de prueba de presión ISO 5208
Certificación de seguridad contra incendios API 607 (opcional)
Certificación de emisiones fugitivas ISO 15848
NACE MR0175 / MR0103 Cumplimiento del servicio amargo
Certificación SIL (opcional)

Especificaciones de parámetros

Parámetro	Especificaciones / Gama
Tipo de válvula	Válvula de compuerta autosellante
Estándar de diseño	API 600, API 602, ASME B16.34
Material del cuerpo	WCB, WC6, WC9, LCB, CF8, CF8M, F11, F22, F91
Material de la puerta	Acero inoxidable, acero aleado, aleación recubierta
Material del asiento	Acero inoxidable, revestimiento de estelita
Rango de tamaño	DN50 – DN1000 (NPS 2" – 40")
Clasificación de presión	Clase 600 – Clase 2500
Tipo de conexión	Bridas, soldadura a tope, soldadura por encaje, RTJ
Tipo de capó	Bonete autosellante a presión
Temperatura de funcionamiento	-29°C a +650°C
Tipo de tallo	Tallo ascendente
Método de operación	Volante, caja de cambios, actuador eléctrico
Estándar de fuga	API 598
Diseño a prueba de incendios	Opcional
Estándar de prueba	API 598,ISO 5208
Medios aplicables	Vapor, agua, petróleo, gas, fluidos químicos

Aplicaciones en la industria

Las válvulas de compuerta autosellantes se utilizan principalmente en sistemas de alta presión y alta temperatura donde el cierre confiable y el rendimiento sin fugas son fundamentales.

Generación de energía

Principales sistemas de vapor.
Tuberías de agua de alimentación de calderas
Líneas de vapor sobrecalentado
Sistemas auxiliares de turbina
Centrales nucleares y térmicas.

Industria del petróleo y el gas

Sistemas de transporte de petróleo crudo.
Instalaciones de procesamiento de gas natural
Unidades de proceso de refinería
Redes de tuberías de alta presión.

Industria petroquímica

Procesamiento químico a alta temperatura
Tuberías de entrada y salida del reactor.
Sistemas de transporte de hidrocarburos.
Aplicaciones de aislamiento de procesos

Procesamiento químico

Manejo de fluidos corrosivos
Sistemas de transferencia de químicos de alta presión
Tuberías de servicios y procesos

Industria metalúrgica

Gasoductos de alta temperatura
Sistemas de vapor industriales
Aplicaciones de control y aislamiento de procesos.

Agua y servicios industriales

Sistemas de transmisión de agua a alta presión.
Redes de servicios industriales
Sistemas de aislamiento de estaciones de bombeo.

Ventajas clave

El casquete autosellante a presión mejora el rendimiento del sellado bajo alta presión
Excelente confiabilidad en aplicaciones de alta temperatura y alta presión
El diseño de puerto completo proporciona una resistencia mínima al flujo
Larga vida útil con superficies de sellado duraderas y duras
Bajos requisitos de mantenimiento
Adecuado para servicio de aislamiento crítico
Diseños a prueba de incendios y de bajas emisiones disponibles
Compatible con sistemas de operación manuales y automatizados.
Cumple con los principales estándares internacionales y requisitos de certificación para proyectos globales.

SERVICIO PERSONALIZADO Producto personalizado

Plan de personalización de materiales.

Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.

Diseño de optimización estructural.

Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.

Adaptación estándar de interfaz

Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
