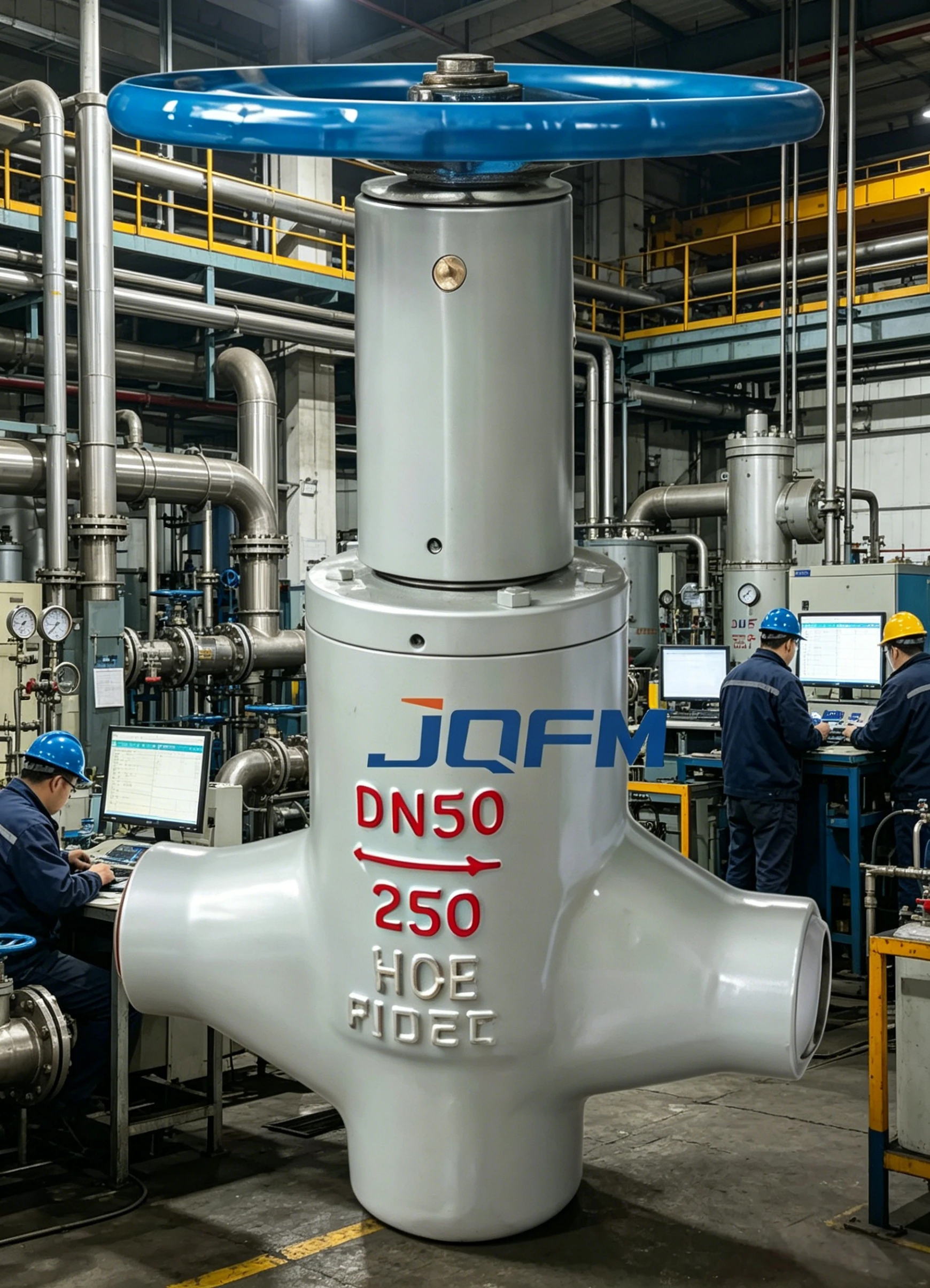

Válvula de globo multifunción equilibrada

La válvula de globo multiuso equilibrada combina un diseño de interno equilibrado con una construcción de cuerpo robusta para una regulación precisa del flujo y un aislamiento confiable en diversos sistemas de tuberías. Su diseño reduce el empuje del vástago, lo que reduce el par de operación y al mismo tiempo proporciona un cierre hermético bidireccional. Adecuado para aplicaciones corrosivas, de alta presión y alta temperatura, se puede integrar con actuadores manuales, eléctricos, neumáticos o hidráulicos.

Características clave

Ajuste equilibrado para reducir el empuje del vástago y un funcionamiento suave
Control de flujo preciso con capacidad de regulación fina
Cierre hermético bidireccional
Servicio de alta presión y alta temperatura.
Materiales resistentes a la corrosión para una vida útil prolongada
Larga vida operativa con bajo mantenimiento
Diseños opcionales a prueba de incendios y antiestáticos
Compatible con actuadores manuales y automatizados
Adecuado para tuberías de petróleo, gas, agua, vapor y productos químicos.
Uso multipropósito en diversas aplicaciones industriales.

Capacidades de personalización y OEM

Alcance del servicio OEM

Tamaños de válvula personalizados (DN15–DN1200)
Clasificaciones de presión hasta Clase 2500
Estándares de bridas ANSI, API, DIN, JIS, BS
Dimensiones cara a cara personalizadas
Fundición y grabado del logotipo del cliente.
Materiales especiales para medios corrosivos, abrasivos o de alta temperatura.
Recubrimientos anticorrosión
Integración con actuadores (manuales, eléctricos, neumáticos, hidráulicos)
Inspección y pruebas de terceros
Embalaje específico para el proyecto

Opciones personalizables

Materiales del cuerpo: acero al carbono, acero inoxidable, acero aleado, acero dúplex
Materiales de moldura: acero inoxidable, acero aleado, acero endurecido
Tipos de asiento: asiento de metal/asiento blando
Operación: Manual, Eléctrica, Neumática, Hidráulica
Diseños criogénicos, antiestáticos y a prueba de incendios
Vástago de extensión y opciones de instalación enterrada

Certificaciones

Sistema de Gestión de Calidad ISO 9001
Estándar de válvula de globo API 602 / API 603
API 598 Inspección y Pruebas
Certificación CE
DEP 2014/68/UE
Certificación de emisiones fugitivas ISO 15848
Cumplimiento de NACE MR0175 / ISO 15156
Certificación de seguridad contra incendios API 607 (opcional)
Certificación ATEX (Opcional)
Certificación EAC
Inspección de terceros SGS / BV / TUV disponible

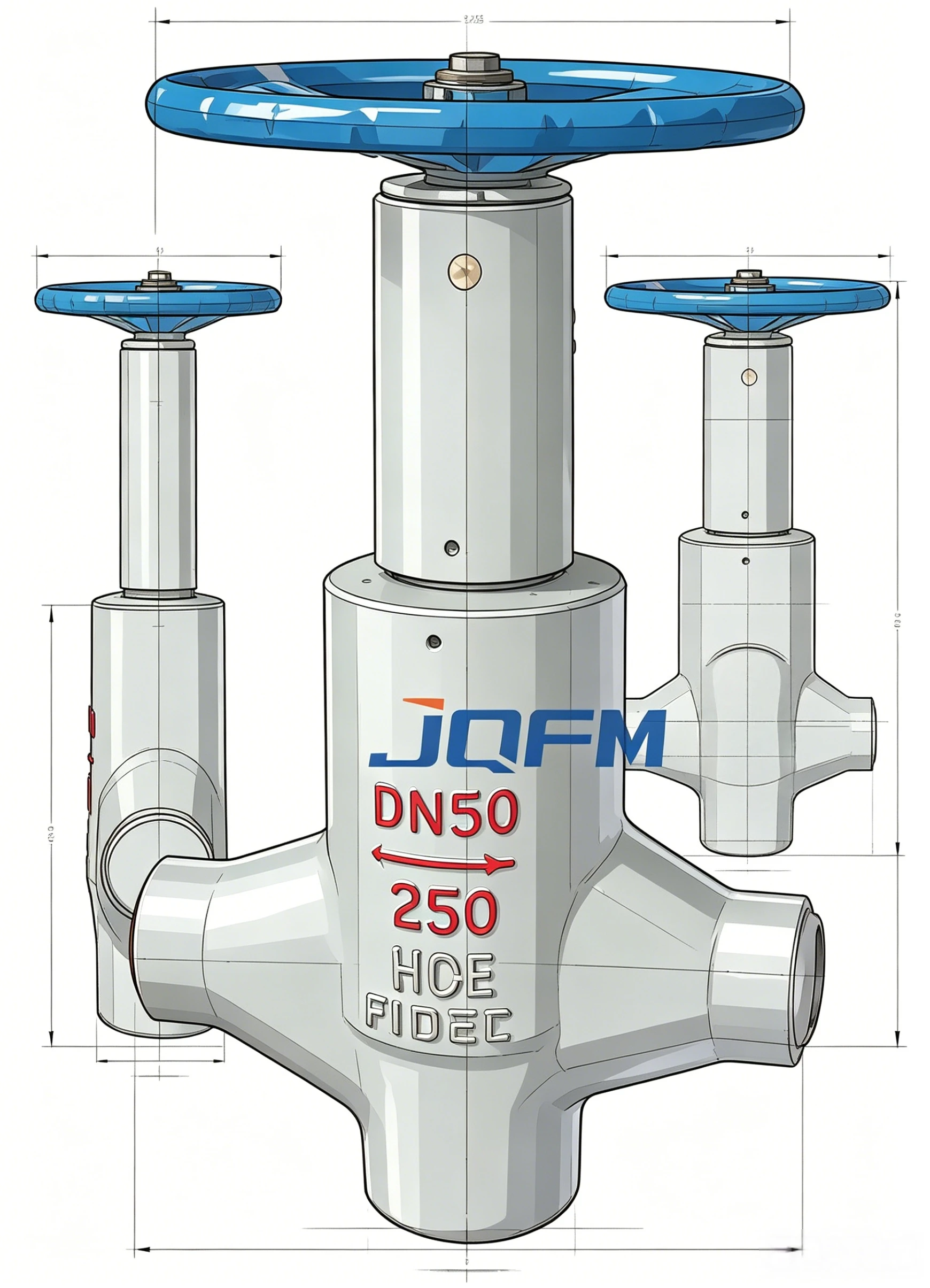

Válvula de globo multifunción equilibrada

Parámetro	Especificación
Nombre del producto	Válvula de globo multiusos equilibrada
Tamaño nominal	DN15 – DN1200 (0,5" – 48")
Clasificación de presión	PN16 – PN420
Clase ANSI	Clase 150 – Clase 2500
Material del cuerpo	Acero al carbono, Acero inoxidable, Acero aleado, Acero dúplex
Material de adorno	Acero inoxidable, acero aleado, acero endurecido
Material del asiento	Asiento de metal/asiento blando
Tipo de conexión	Bridas, soldadas a tope, soldadas a zócalo
Operación	Manual, Eléctrico, Neumático, Hidráulico
Rango de temperatura	-46°C a +550°C
Tipo de sellado	Sellado bidireccional
Estándar de fuga	API 598/ISO 5208 Clase A
Estándar de diseño	API 602/API 603, ASME B16.34
Medios aplicables	Petróleo, gas, agua, vapor, productos químicos

Válvula de globo multifunción equilibrada

Oleoductos y gasoductos

Regulación y aislamiento de flujo en ductos de transmisión, recolección y refinería.

Industria petroquímica y química

Estrangulamiento preciso y control multipropósito en tuberías de proceso y servicios químicos.

Generación de energía

Sistemas de vapor, agua de alimentación y agua de refrigeración que requieren cierre hermético y control de flujo.

Sistemas de agua y aguas residuales

Redes de distribución de agua municipales e industriales que requieren una regulación precisa.

Sistemas de inyección para yacimientos y yacimientos petrolíferos

Aplicado en inyección de agua, EOR y líneas de boca de pozo de alta presión.

Plantas de Procesos Industriales

Plantas de minería, metalurgia, alimentos y bebidas, farmacéutica y química que requieren un control de flujo versátil.

SERVICIO PERSONALIZADO Producto personalizado

Plan de personalización de materiales.

Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.

Diseño de optimización estructural.

Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.

Adaptación estándar de interfaz

Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
