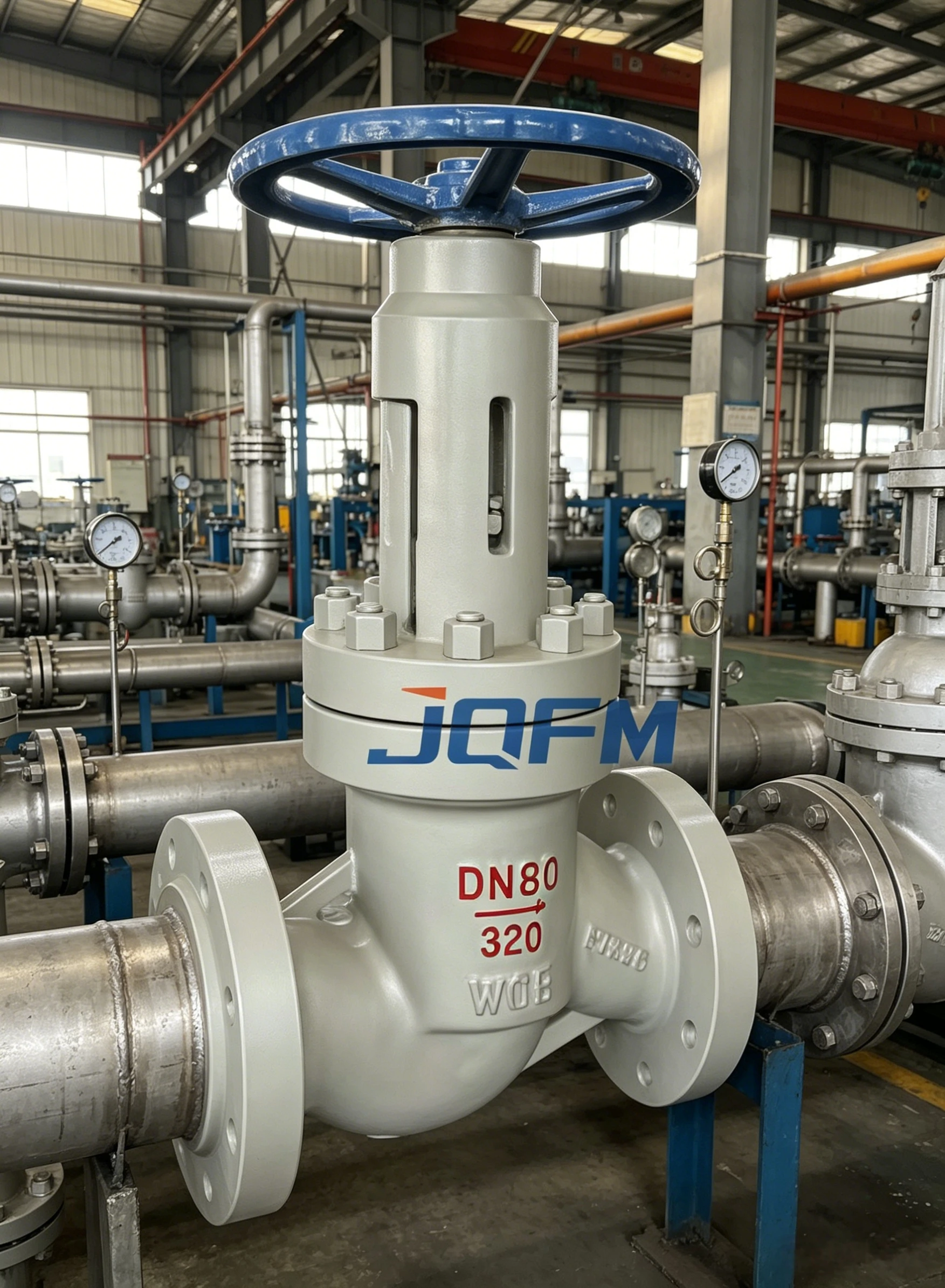

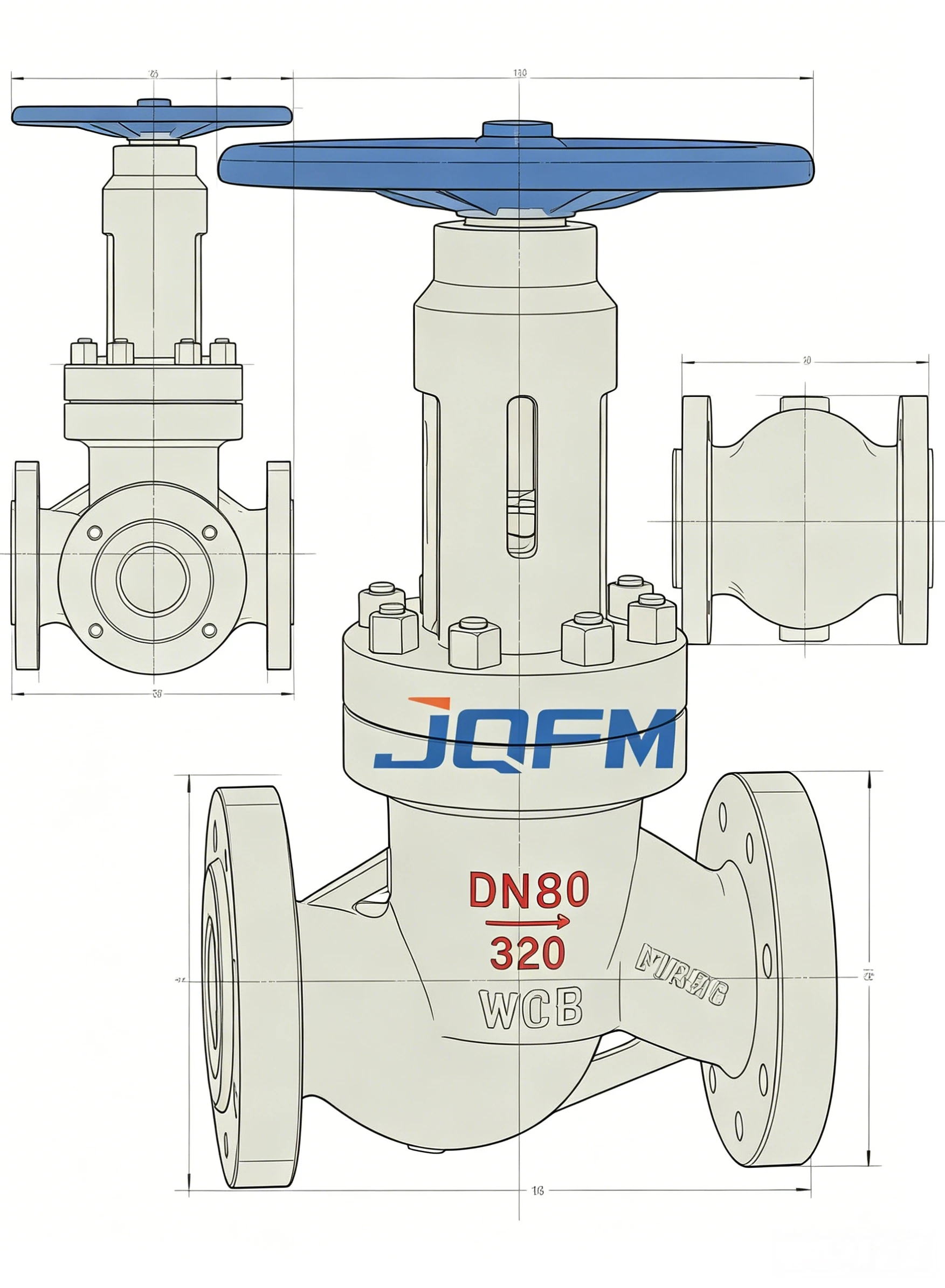

Válvula de globo de mariposa equilibrada
La válvula de globo de mariposa equilibrada está diseñada para tuberías corrosivas, de alta presión y alta temperatura que requieren una regulación precisa del flujo. Su ajuste equilibrado minimiza el empuje del vástago y garantiza un funcionamiento suave. Fabricado con materiales duraderos resistentes a la corrosión, ofrece un cierre hermético, una vida útil prolongada y un rendimiento estable en sistemas de petróleo, gas, químicos, vapor y agua.
Válvula de globo de mariposa equilibrada
La válvula de globo de aceleración equilibrada combina un mecanismo de aceleración de precisión con un diseño de compensación equilibrado, lo que reduce significativamente el empuje del vástago para un funcionamiento suave en condiciones de alta presión. La construcción robusta de su cuerpo garantiza integridad estructural y una larga vida útil, mientras que la válvula proporciona un ajuste de flujo preciso y un sellado bidireccional confiable.
Disponible en acero al carbono, acero inoxidable, acero aleado y acero dúplex, puede operarse manualmente o integrarse con actuadores eléctricos, neumáticos o hidráulicos para automatización.
Válvula de globo de mariposa equilibrada
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de globo de mariposa equilibrada |
| Tamaño nominal | DN15 – DN1200 (0,5" – 48") |
| Clasificación de presión | PN16 – PN420 |
| Clase ANSI | Clase 150 – Clase 2500 |
| Material del cuerpo | Acero al carbono, Acero inoxidable, Acero aleado, Acero dúplex |
| Material de adorno | Acero inoxidable, acero aleado, acero endurecido |
| Material del asiento | Asiento de metal/asiento blando |
| Tipo de conexión | Bridas, soldadas a tope, soldadas a zócalo |
| Operación | Manual, Eléctrico, Neumático, Hidráulico |
| Rango de temperatura | -46°C a +550°C |
| Tipo de sellado | Sellado bidireccional |
| Estándar de fuga | API 598/ISO 5208 Clase A |
| Estándar de diseño | API 602/API 603, ASME B16.34 |
| Medios aplicables | Petróleo, gas, agua, vapor, productos químicos |
Válvula de globo de mariposa equilibrada
Control de flujo en líneas de transmisión, sistemas de recolección y ductos de refinería.
Estrangulamiento preciso en tuberías de proceso, reactores químicos y servicios industriales.
Sistemas de vapor, agua de refrigeración y agua de alimentación de alta presión que requieren un control de flujo estable.
Redes de agua industriales y municipales que requieren una regulación precisa del caudal.
Se utiliza en tuberías de inyección de agua, EOR y boca de pozo de alta presión.
Aplicaciones de tuberías en minería, metalurgia, química, alimentos y bebidas y farmacéutica.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
