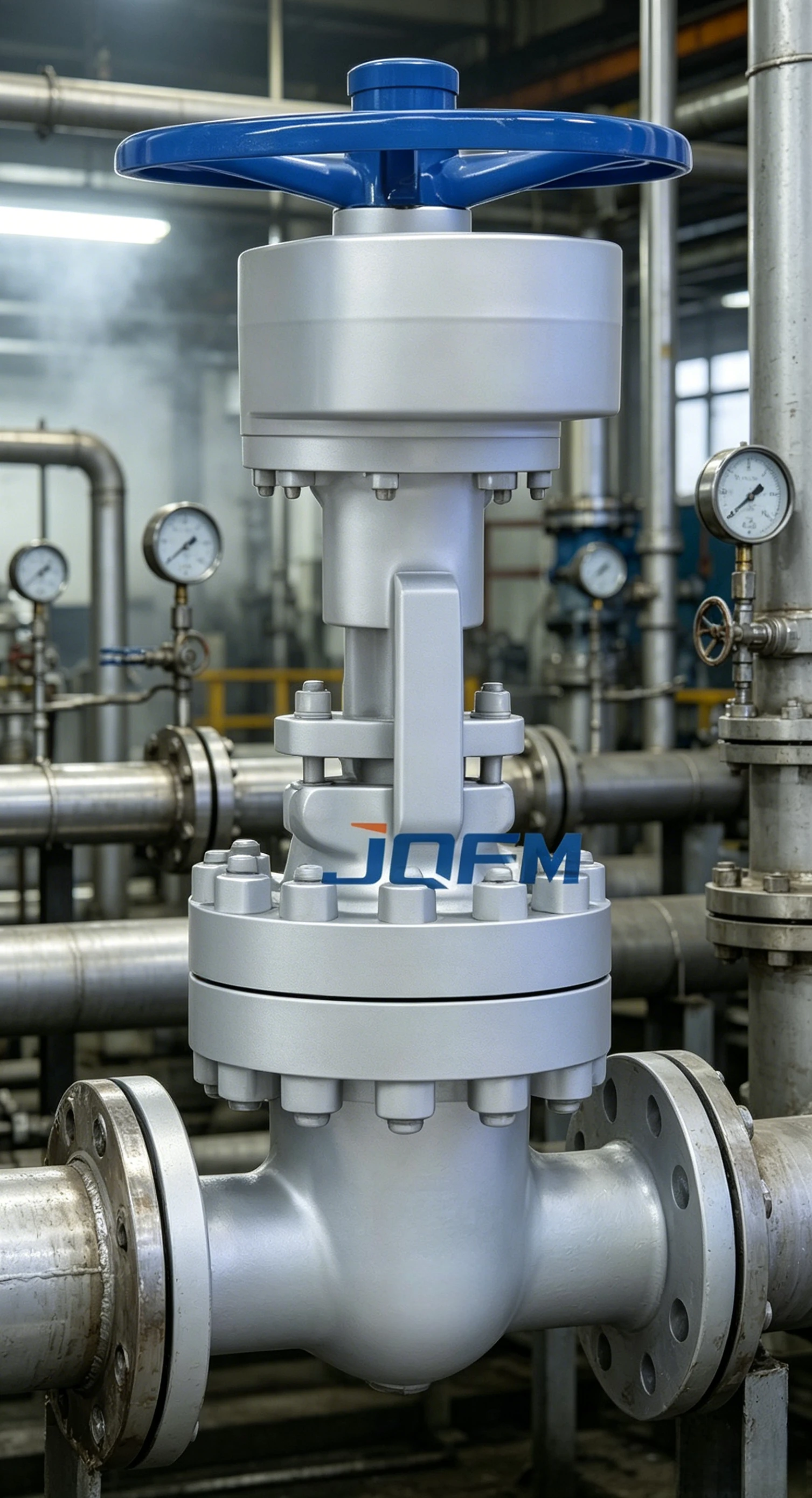

Válvula de compuerta estándar americana de engranaje cónico
La válvula de compuerta estándar estadounidense de engranaje cónico cuenta con un operador de engranaje de precisión que reduce el par de operación y mejora la eficiencia del control. Fabricado de acuerdo con los estándares API y ASME, proporciona un excelente rendimiento de sellado, baja resistencia al flujo y operación confiable en sistemas de tuberías de alta presión y gran diámetro que manejan agua, vapor, petróleo, gas y productos químicos.
Válvula de compuerta estándar americana de engranaje cónico
La válvula de compuerta estándar estadounidense Bevel Gear está diseñada para aplicaciones que requieren un aislamiento de flujo confiable y una operación conveniente en tuberías de gran tamaño o de alta presión. Equipada con un operador de engranaje cónico duradero, la válvula reduce significativamente el esfuerzo de operación manual al tiempo que garantiza una apertura y cierre suaves.
Fabricadas de conformidad con API 600, API 6D, ASME B16.34 y otras normas internacionales, estas válvulas cuentan con un diseño de puerto completo que minimiza la pérdida de presión y maximiza la eficiencia del flujo.
Disponibles en acero al carbono, acero inoxidable, acero aleado, acero inoxidable dúplex y otros materiales, las válvulas de compuerta de engranaje cónico se utilizan ampliamente en sistemas de petróleo y gas, petroquímicos, generación de energía, tratamiento de agua y procesos industriales.
Como fabricante experimentado de válvulas industriales, ofrecemos soluciones completas OEM y ODM.
Todas las válvulas se fabrican y prueban según los estándares internacionales.
Válvula de compuerta estándar americana de engranaje cónico
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta estándar americana de engranaje cónico |
| Tipo de válvula | Válvula de compuerta estándar API |
| Operación | Operado por engranajes cónicos |
| Rango de tamaño | NPS 2"–48" (DN50–DN1200) |
| Clase de presión | Clase 150, 300, 600, 900, 1500, 2500 |
| Estándar de diseño | API 600, API 6D, ASME B16.34 |
| Cara a cara | ASME B16.10 |
| Estándar de brida | ASME B16.5, ASME B16.47 |
| Estándar de prueba | API 598 |
| Material del cuerpo | WCB, WC6, WC9, CF8, CF8M, Dúplex |
| Material del disco | Acero inoxidable/acero aleado |
| Material del tallo | F6a, SS304, SS316 |
| Tipo de capó | Bonete atornillado/bonete sellado a presión |
| Tipo de asiento | sentado de metal |
| Tipo de conexión | Brida, soldadura a tope, RTJ |
| Rango de temperatura | -29°C a +593°C |
| Medios aplicables | Agua, vapor, petróleo, gas, productos químicos |
| Estándar de fuga | API 598 |
| Diseño a prueba de incendios | Disponible |
| Diseño antiestático | Disponible |
Válvula de compuerta estándar americana de engranaje cónico
Transporte de petróleo crudo, gasoductos, unidades de procesamiento de refinerías, plataformas marinas.
Sistemas de aislamiento de procesos, manejo de hidrocarburos, ductos de transferencia de químicos.
Centrales térmicas, sistemas de vapor, líneas de agua de alimentación de calderas, sistemas de refrigeración.
Redes municipales de abastecimiento de agua, plantas depuradoras de aguas residuales, instalaciones desaladoras.
Sistemas de lodos industriales, plantas de procesamiento de minerales, tuberías de gestión de agua.
Proyectos de construcción naval, plataformas de perforación marinas, sistemas de manipulación de agua de mar.
Tuberías de proceso de alta temperatura, sistemas de servicios industriales, redes de agua de refrigeración.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
