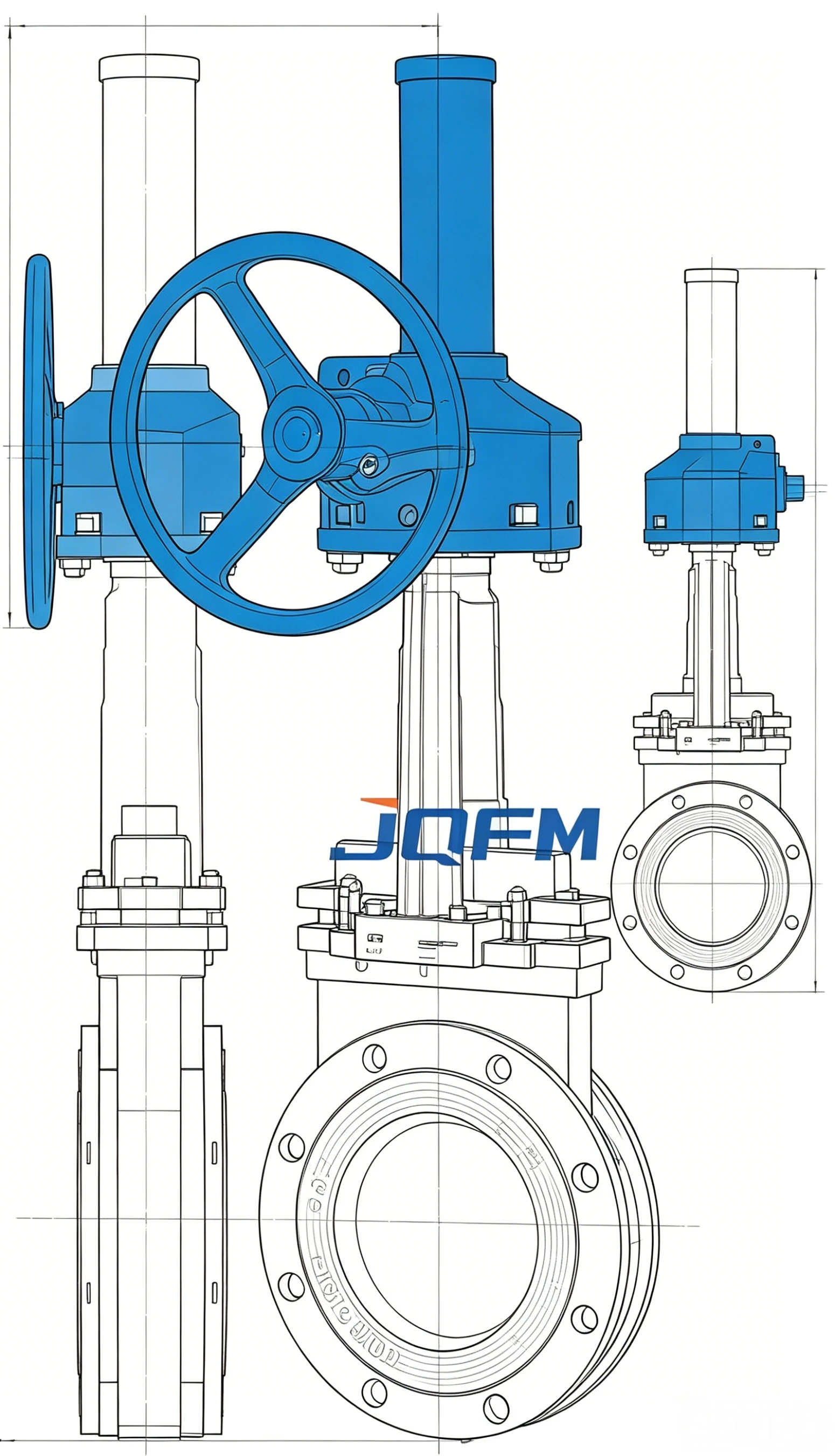

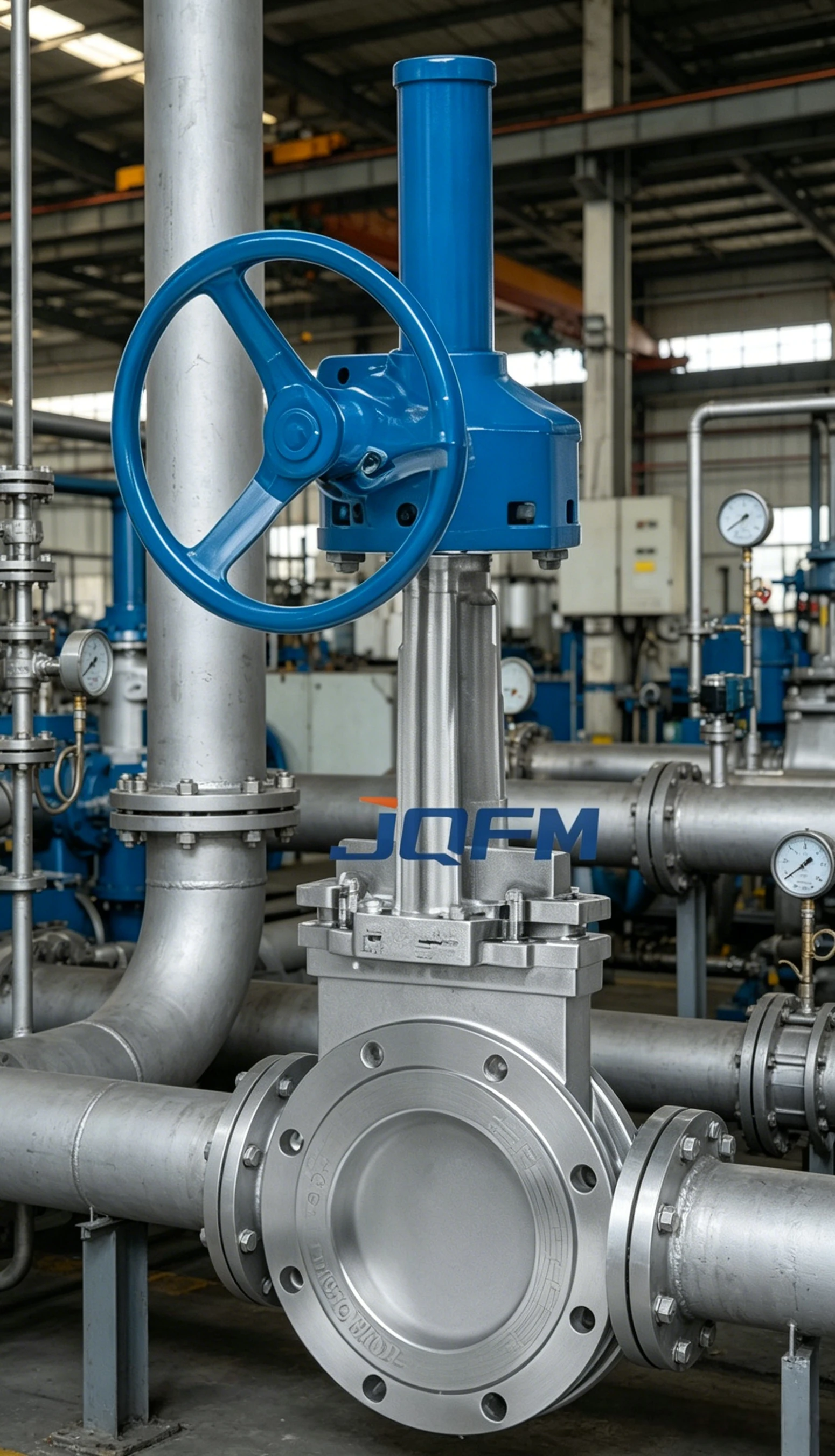

Válvula de compuerta de guillotina con accionamiento de engranaje cónico
La válvula de guillotina con accionamiento por engranaje cónico está diseñada para tuberías industriales que transportan lodos, pulpa y fluidos cargados de partículas. Su mecanismo de engranaje cónico permite la operación manual sin esfuerzo de válvulas grandes. Construida con materiales resistentes a la corrosión y al desgaste, la válvula garantiza un sellado hermético, una larga vida útil y un rendimiento confiable en sistemas mineros, químicos y de aguas residuales.
Válvula de compuerta de guillotina con accionamiento de engranaje cónico
Las válvulas de compuerta de cuchilla con accionamiento de engranaje cónico combinan una compuerta de borde afilado con un actuador de engranaje cónico, lo que permite un funcionamiento suave de válvulas de gran diámetro con un esfuerzo manual mínimo. La válvula es adecuada para medios abrasivos, viscosos y fibrosos, y proporciona un control de encendido/apagado confiable en tuberías industriales de servicio pesado.
Disponibles en acero al carbono, acero inoxidable y acero aleado, las válvulas admiten conexiones bridadas, tipo oblea y de orejeta. La automatización opcional incluye actuadores neumáticos o eléctricos. La personalización OEM permite materiales especiales, configuraciones de compuertas y asientos y relaciones de transmisión para cumplir con los exigentes requisitos de los procesos.
Válvula de compuerta de guillotina con accionamiento de engranaje cónico
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta de cuchilla con transmisión de engranaje cónico |
| Tamaño nominal | DN100 – DN1200 (4" – 48") |
| Clasificación de presión | PN10 – PN40 |
| Clase ANSI | Clase 150 – Clase 300 |
| Material del cuerpo | Acero al carbono, Acero inoxidable, Acero aleado, Hierro dúctil |
| Material de la puerta | Acero inoxidable, aleación recubierta, acero resistente al desgaste |
| Material del asiento | EPDM, NBR, PTFE, asiento metálico |
| Tipo de conexión | Brida, oblea, orejeta |
| Operación | Engranaje cónico manual, neumático, eléctrico |
| Rango de temperatura | -20°C a +250°C |
| Tipo de sellado | Bidireccional / Unidireccional |
| Estándar de fuga | API 598/ISO 5208 Clase A |
| Estándar de diseño | API 609, ASME B16.34 |
| Medios aplicables | Lodos, pulpa, aguas residuales, productos químicos, fluidos abrasivos |
Válvula de compuerta de guillotina con accionamiento de engranaje cónico
Controla lodos abrasivos, relaves y tuberías de pulpa con válvulas de gran diámetro.
Regula tuberías de lodos, aguas residuales y dosificación de químicos en instalaciones de servicio pesado.
Maneja lodos viscosos y corrosivos en tuberías de proceso.
Regula las tuberías de pulpa, efluentes y lodos de proceso.
Controla líquidos industriales densos y semisólidos en plantas de fabricación.
Se utiliza en sistemas de manejo de cenizas, agua de refrigeración y lodos de condensado.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
