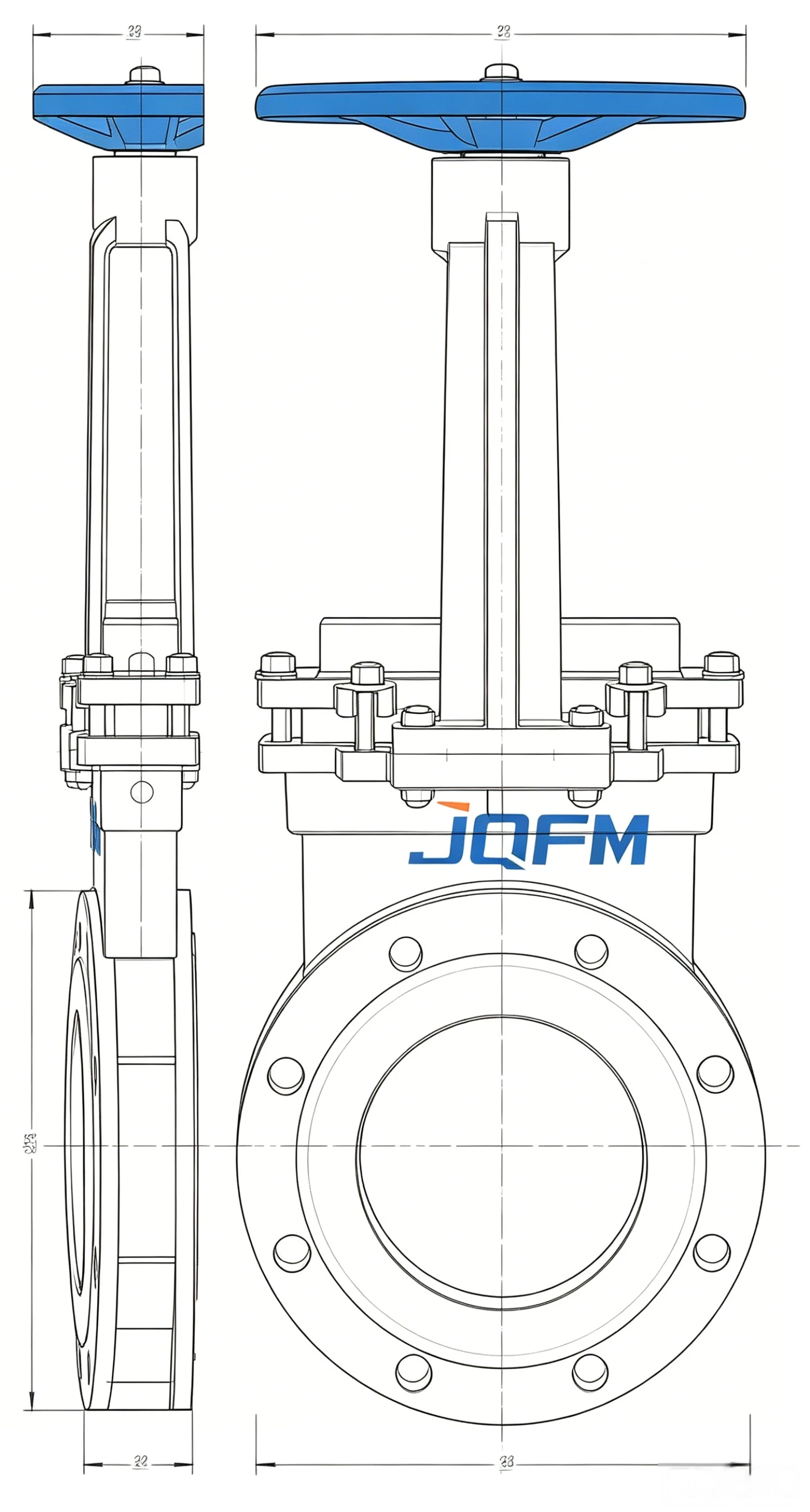

Válvula de compuerta plana de alta presión tipo abrazadera
La válvula de compuerta plana de alta presión tipo abrazadera está diseñada para aplicaciones de alta presión en tuberías de petróleo, gas, productos químicos e industriales. Su cuerpo estilo abrazadera permite un montaje y mantenimiento rápidos manteniendo la integridad estructural. El diseño de compuerta plana de paso total garantiza una baja pérdida de presión, un sellado bidireccional hermético y un funcionamiento confiable en condiciones extremas.
Válvula de compuerta plana de alta presión tipo abrazadera
La válvula de compuerta plana de alta presión tipo abrazadera presenta una construcción robusta de cuerpo estilo abrazadera para servicio de alta presión. El diseño de compuerta plana de paso total proporciona un flujo sin restricciones y una caída de presión mínima. Este tipo de válvula permite un mantenimiento rápido sin comprometer la resistencia o la seguridad, lo que la hace ideal para tuberías industriales, petroleras y químicas de alta presión.
Fabricada con acero al carbono, acero inoxidable o acero aleado, la válvula exhibe una excelente resistencia a la corrosión y durabilidad. Se puede proporcionar operación manual, eléctrica, neumática o hidráulica para fines de automatización.
Válvula de compuerta plana de alta presión tipo abrazadera
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta plana de alta presión tipo abrazadera |
| Tamaño nominal | DN50 – DN1200 (2" – 48") |
| Clasificación de presión | PN16 – PN420 |
| Clase ANSI | Clase 150 – Clase 2500 |
| Material del cuerpo | Acero al carbono, Acero inoxidable, Acero aleado, Acero forjado |
| Material de la puerta | Acero inoxidable, acero aleado |
| Material del asiento | Asiento blando/asiento de metal |
| Tipo de conexión | Abrazadera, bridada, soldada a tope |
| Operación | Manual, Eléctrico, Neumático, Hidráulico |
| Rango de temperatura | -46°C a +550°C |
| Tipo de sellado | Sellado bidireccional |
| Estándar de fuga | API 598/ISO 5208 Clase A |
| Estándar de diseño | API 6D, API 600, ASME B16.34 |
| Medios aplicables | Petróleo, gas, agua, vapor, productos químicos |
Válvula de compuerta plana de alta presión tipo abrazadera
Se utiliza en tuberías de transmisión, recolección y refinería de alta presión para un aislamiento confiable.
Aplicado en tuberías de proceso de alta presión, transporte de productos químicos y servicios industriales.
Adecuado para tuberías de inyección de agua a alta presión, refrigeración y vapor.
Ideal para sistemas de fluidos industriales, marinos, mineros y metalúrgicos.
Se utiliza en líneas de inyección, estaciones de refuerzo y tuberías de inundación de agua a alta presión.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
