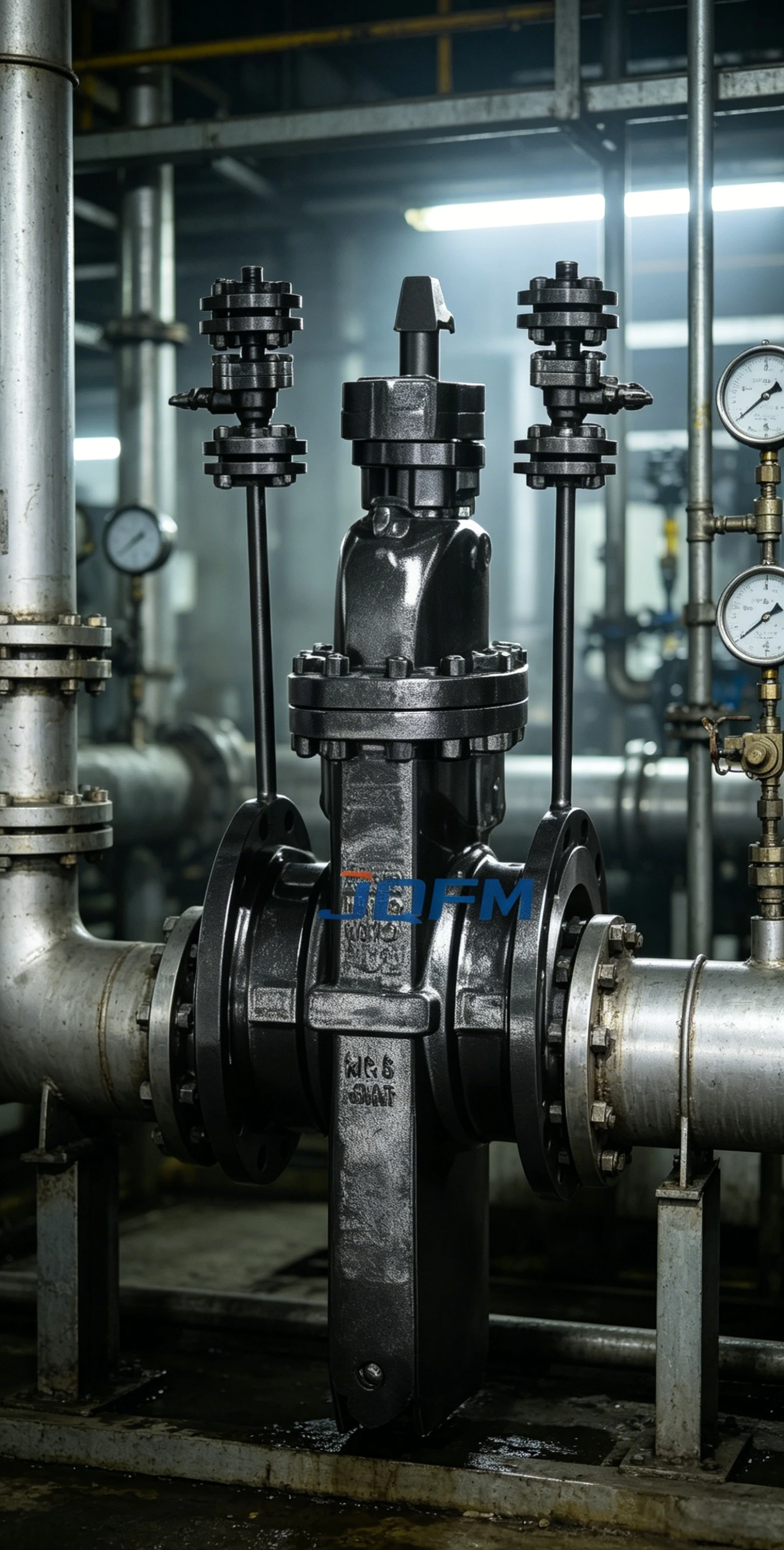

Válvula de compuerta de gas tipo brida con tubo de purga
La válvula de compuerta de gas tipo brida con tubo de purga está diseñada específicamente para sistemas de transmisión de gas natural y gas industrial. Equipado con un tubo de purga integrado, permite liberar presión, drenar y eliminar impurezas de forma segura durante el mantenimiento. La conexión bridada garantiza una fácil instalación, mientras que la robusta estructura de la compuerta ofrece un rendimiento de sellado confiable en condiciones operativas exigentes.
Válvula de compuerta de gas tipo brida con tubo de purga
La válvula de compuerta de gas tipo brida con tubo de purga es una válvula de aislamiento de alto rendimiento desarrollada para aplicaciones de transmisión y distribución de gas. El tubo de purga incorporado permite la ecualización de presión, el drenaje de condensado y la descarga de impurezas, lo que mejora la seguridad operativa y la eficiencia del mantenimiento.
Con un diseño de compuerta de paso total y superficies de sellado de precisión, la válvula minimiza la pérdida de presión y proporciona un cierre confiable. La conexión bridada permite una cómoda instalación y sustitución en sistemas de tuberías.
Como fabricante profesional de válvulas industriales, ofrecemos soluciones integrales OEM y ODM para proyectos de transmisión de gas en todo el mundo.
Todas las válvulas se fabrican y prueban de acuerdo con estándares reconocidos internacionalmente.

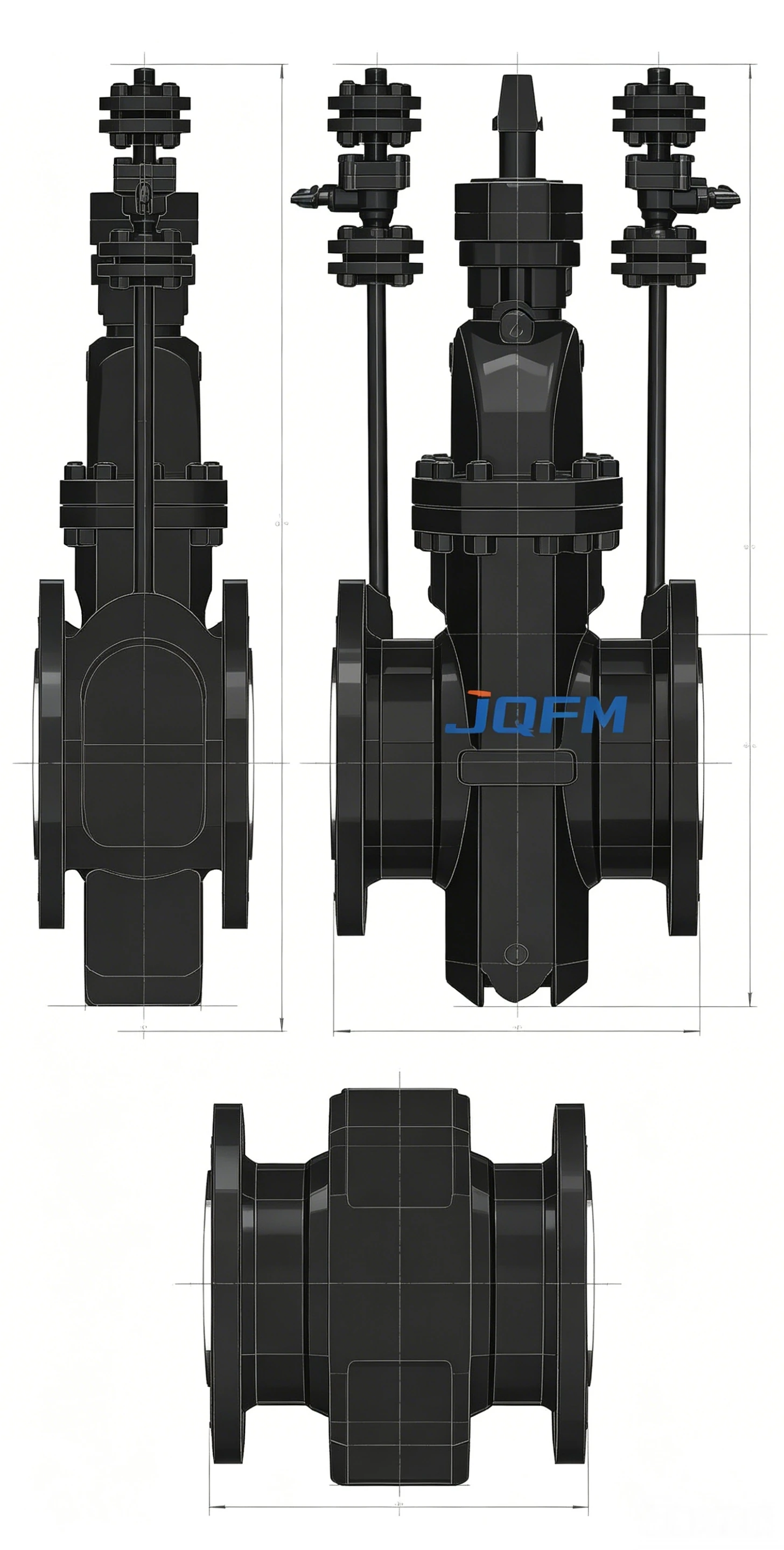

Válvula de compuerta de gas tipo brida con tubo de purga
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta de gas tipo brida con tubo de purga |
| Tamaño nominal | DN50 – DN1200 (2" – 48") |
| Clasificación de presión | PN16 – PN420 |
| Clase ANSI | Clase 150 – Clase 2500 |
| Material del cuerpo | Acero al carbono, Acero forjado, Acero inoxidable |
| Material de la puerta | Acero inoxidable, acero aleado |
| Material del asiento | Asiento blando/asiento de metal |
| Tipo de conexión | Brida |
| Operación | Manual, Eléctrico, Neumático, Hidráulico |
| Rango de temperatura | -46°C a +200°C |
| Función de soplado | Drenaje, ventilación, alivio de presión |
| Tipo de sellado | Sellado bidireccional |
| Estándar de fuga | API 598/ISO 5208 Clase A |
| Estándar de diseño | API 6D, API 600, ASME B16.34 |
| Diseño a prueba de incendios | API 607 / API 6FA Opcional |
| Medios aplicables | Gas Natural, GNL, GLP, Gas Industrial |
Válvula de compuerta de gas tipo brida con tubo de purga
Se utiliza en sistemas de transporte de gas natural de larga distancia que requieren aislamiento confiable y funciones seguras de liberación de presión.
Adecuado para estaciones compresoras, estaciones reguladoras de presión, instalaciones de medición y sistemas de almacenamiento de gas.
Aplicado en terminales receptoras de GNL, tanques de almacenamiento, sistemas de distribución de gas licuado y plantas de procesamiento de gas.
Proporciona aislamiento de flujo seguro, drenaje y soporte de mantenimiento para la infraestructura de gas municipal.
Ampliamente utilizado en sistemas de recolección, instalaciones de procesamiento y tuberías de transmisión de gas de alta presión.
Adecuado para sistemas de manejo de gases industriales que requieren operaciones de ventilación, purga y mantenimiento.
Ideal para proyectos de construcción de tuberías, instalaciones de transmisión de gas y redes de servicios críticos.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
