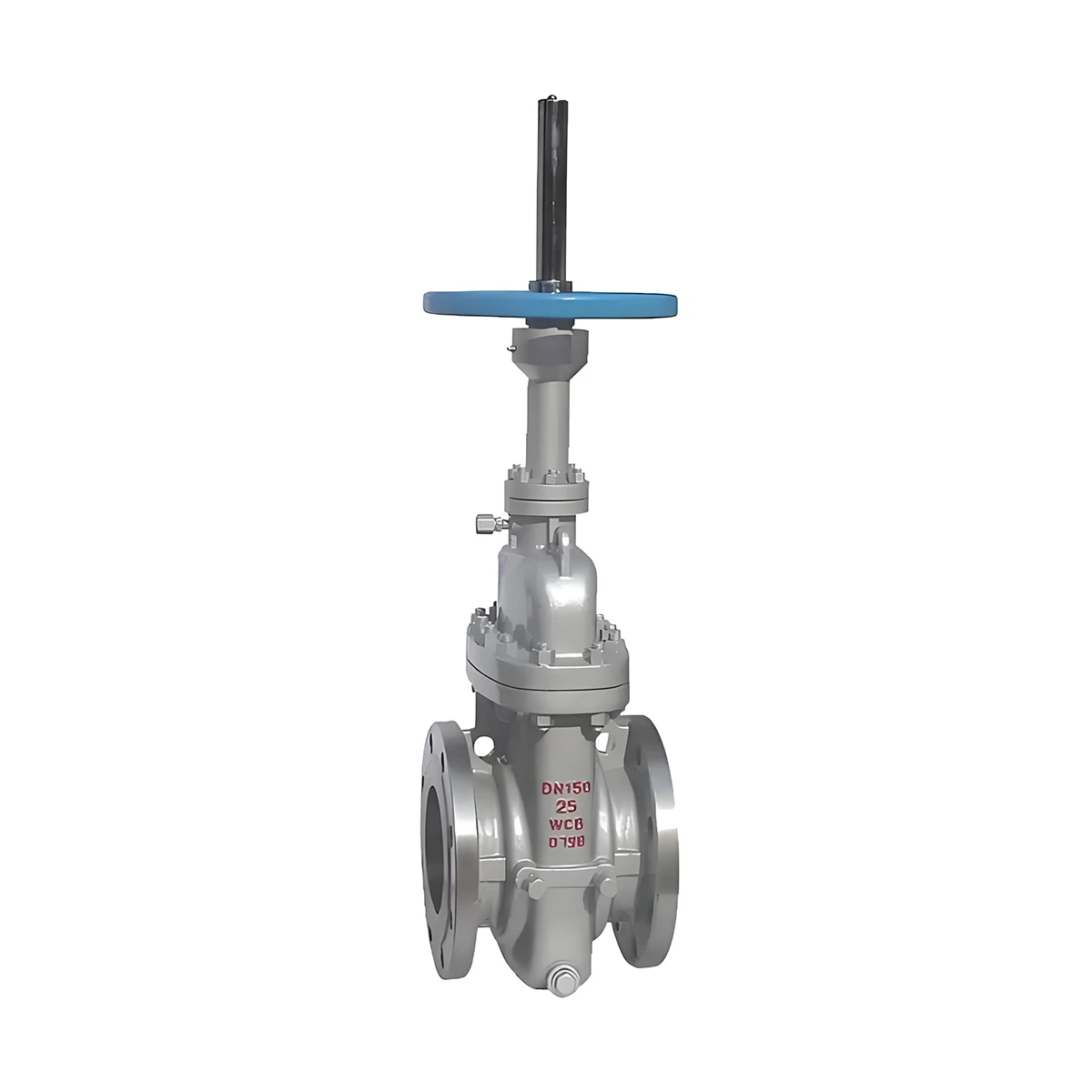

Válvula de compuerta plana con orificio de desvío

Resumen del producto Especificaciones de parámetros Aplicaciones en la industria

Resumen del producto

Válvula de compuerta plana con orificio de desvío

1. Descripción general del producto

ElVálvula de compuerta plana con orificio de desvíoes una válvula industrial avanzada diseñada para sistemas que requieren un flujo de fluido controlado durante la apertura y el cierre, minimizando el golpe de ariete y el aumento de presión en las tuberías. El orificio de desvío (bypass o orificio de equilibrio de presión) permite que fluya una pequeña cantidad de fluido antes de abrirse por completo, lo que garantiza un funcionamiento suave en tuberías de alta presión o alta temperatura.

Construida con acero al carbono, acero aleado o acero inoxidable de alta calidad, esta válvula combina ladiseño de sellado de puerta planacon una característica de orificio de desvío, que proporciona un cierre confiable, excelente resistencia al desgaste y un impacto reducido en el sistema durante la operación.

Esta válvula es adecuada para plantas de energía, instalaciones petroquímicas, aplicaciones marinas y sistemas de tuberías industriales. Cumple con estándares internacionales, incluidos ASME, ANSI, API, y puede personalizarse completamente para cumplir con los requisitos regionales y específicos del proyecto.

Contenido del producto

Tipo de válvula:Válvula de compuerta plana con orificio de desvío
Materiales del cuerpo:Acero al carbono, Acero inoxidable, Acero aleado, Acero dúplex
Materiales de puerta/disco:Acero inoxidable, 13Cr, estelita, acero aleado
Tipo de asiento:Asiento plano (metal con metal o sello blando opcional)
Conexiones finales:Bridas (RF, RTJ, FF), soldadas a tope (BW), soldadas por enchufe (SW)
Modo de operación:Volante manual, accionado por engranajes, actuador eléctrico, actuador neumático
Proceso de dar un título:CE, ISO, API, ABS, FM, UL, SIL, TS, EAC

Capacidades de personalización y OEM

Proporcionamos completoServicios OEM/ODMA medida para proyectos industriales:

Artículo de personalización	Opciones / Alcance
Tamaño de la válvula	DN15 – DN1200 (½" – 48")
Clasificación de presión	ANSI/ASME Clase 150–2500
Materiales de carrocería y molduras	Acero al carbono, acero aleado, acero inoxidable, dúplex/súper dúplex
Tipo de asiento	Asiento de metal, sello blando, diseños híbridos
Tamaño del orificio de desvío	Personalizado según los requisitos de flujo/presión
Finalizar conexión	RF, RTJ, FF, BW, SW
Actuación	Manual, Engranaje, Eléctrico, Neumático, Hidráulico
Revestimiento y acabado	Epoxi, pintura de alta temperatura, C5-M, pintura personalizada
Documentación	MTC EN10204 3.1, PMI, RT, UT, Inspección de terceros
Herrada	Logotipo personalizado y placa de identificación
Embalaje	Embalaje estándar de exportación, protección anticorrosión.

Los servicios OEM incluyen:

Fabricación de etiquetas privadas
Ingeniería específica del proyecto y diseño de válvulas.
Pruebas e inspección personalizadas
Coordinación de certificación de terceros
Producción rápida de muestras y fabricación en masa.

Especificaciones de parámetros

Parámetro	Especificación
Tipo de producto	Válvula de compuerta plana con orificio de desvío
Diseño de válvula	Compuerta plana, paso total, orificio de desvío
Tipo de conexión	Bridas, soldadura a tope, soldadura por enchufe
Rango de tamaño	DN15 – DN1200 (½" – 48")
Clasificación de presión	ANSI/ASME Clase 150–2500
Estándar de diseño	ASME B16.34, API 600, BS 1414
Estándar cara a cara	ASME B16.10
Estándar de brida	ASME B16.5, ASME B16.47
Estándar de prueba	API 598,ISO 5208
Materiales del cuerpo	WCB, WC6, WC9, C5, C12A, CF8, CF8M, acero inoxidable dúplex
Materiales de acabado	13Cr, F6a, Estelita, SS304, SS316
Temperatura de funcionamiento	Hasta 600°C (1112°F)
Medios aplicables	Vapor, agua, petróleo, gas, aceite térmico, fluidos corrosivos y no corrosivos
Tipo de sellado	Metal con metal plano, sello blando opcional
Agujero de desvío	Reduce el golpe de ariete; tamaño personalizable
Operación	Manual, Engranaje, Eléctrico, Neumático
Clase de fuga	API 598, Clase IV/V

Aplicaciones en la industria

Generación de energía:Tuberías de vapor, sistemas de agua de alimentación de calderas, líneas de condensado; Reduce el golpe de ariete en tuberías de alta presión.
Petróleo y gas:Oleoductos para petróleo crudo y refinado; Gasoductos que requieren arranque controlado.
Industria petroquímica y química:Líneas de proceso corrosivas y de alta temperatura; Tuberías de servicios públicos que necesitan equilibrio de presión.
Marino y costa afuera:Tuberías de agua de lastre, sistemas de entrada/salida de agua de mar, plataformas marinas
Plantas Industriales:Calefacción urbana, tratamiento de agua, oleoductos térmicos, servicios industriales de alta presión.
Mercados de América del Norte y Medio Oriente:Centrales eléctricas, plantas desalinizadoras, refinerías de petróleo, infraestructuras industriales que requieren un funcionamiento seguro y fluido de las válvulas.

SERVICIO PERSONALIZADO Producto personalizado

Plan de personalización de materiales.

Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.

Diseño de optimización estructural.

Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.

Adaptación estándar de interfaz

Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
