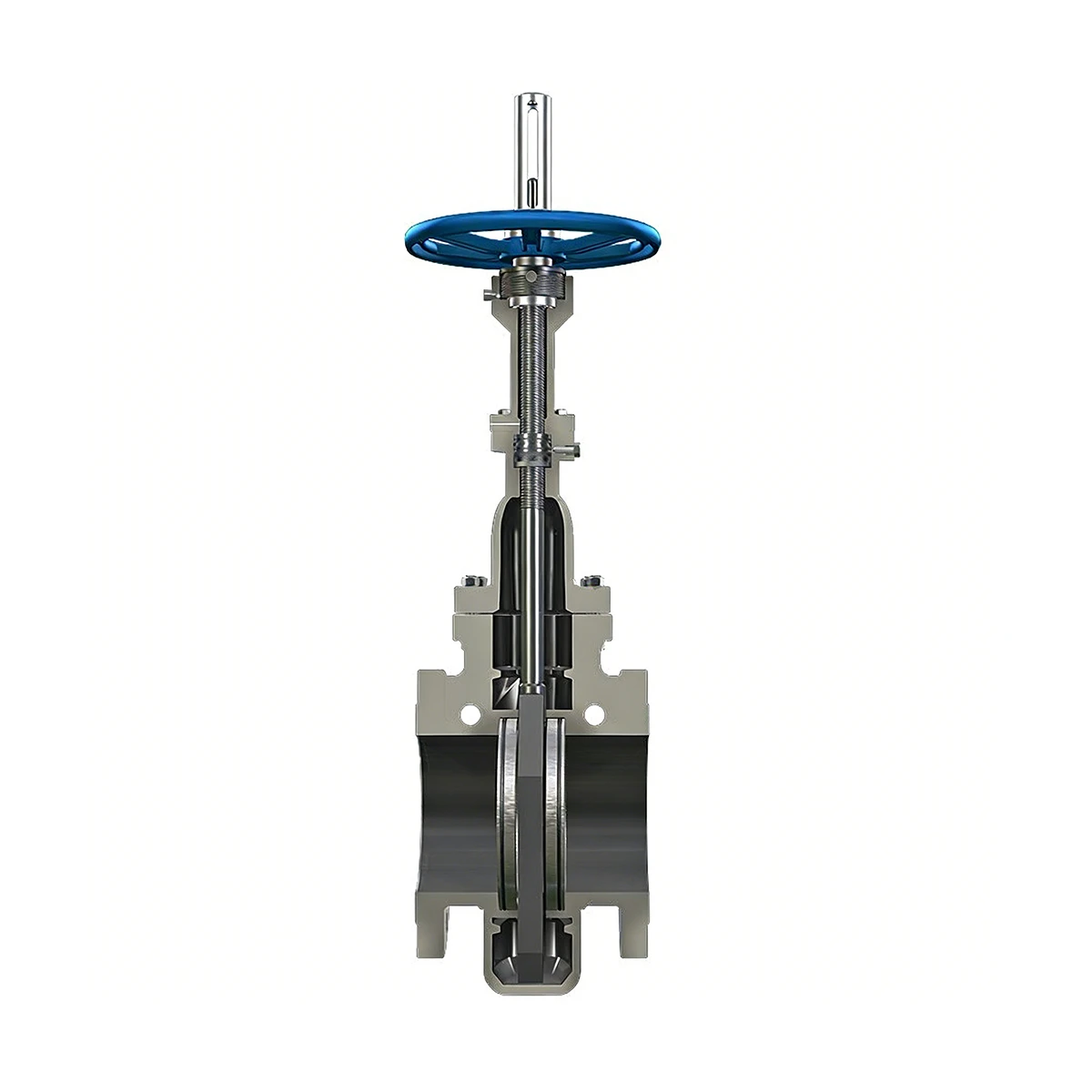

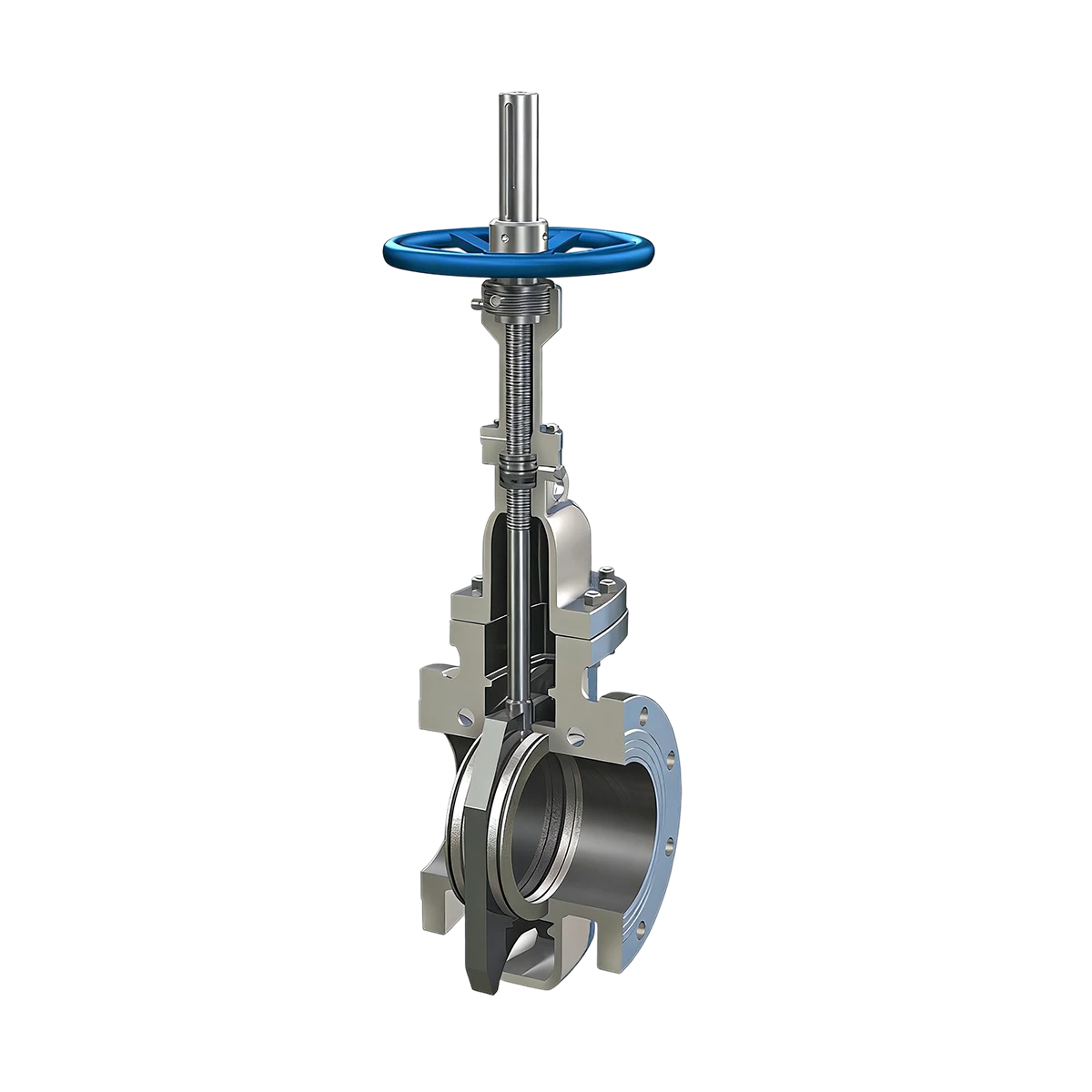

Válvula de compuerta plana
Diámetro nominal: 2" ~ 48"
Presión nominal: 150 ~ 2500 lb
Medios: agua, vapor, petróleo, gas, productos químicos.
Rango de temperatura: ≤ 800°C
Resumen del producto
ElVálvula de compuerta planaes una válvula industrial de alto rendimiento diseñada para un aislamiento preciso en tuberías que transportan agua, vapor, petróleo, gas u otros fluidos de proceso. Su diseño de compuerta de asiento plano garantiza un sellado confiable, una caída de presión mínima y un funcionamiento suave. Construida con materiales de alta calidad, esta válvula es adecuada para aplicaciones exigentes, incluidos entornos corrosivos y de alta temperatura y alta presión.
Las válvulas de compuerta plana se utilizan ampliamente en sistemas petroquímicos, de generación de energía, marinos e industriales. Cumplen con los estándares internacionales, asegurando la compatibilidad con ANSI, ASME, API y otras especificaciones reconocidas a nivel mundial.
Proporcionamos completoServicios OEM/ODM, cumpliendo con las especificaciones exactas de los clientes industriales, incluidas marcas privadas, materiales personalizados y estándares de cumplimiento regionales.
| Artículo de personalización | Opciones / Alcance |
|---|---|
| Tamaño de la válvula | DN15 – DN1200 (½" – 48") |
| Clasificación de presión | ANSI/ASME Clase 150–2500 |
| Materiales de carrocería y molduras | Acero al carbono, acero aleado, acero inoxidable, dúplex/súper dúplex |
| Tipo de asiento | Asiento de metal, sello blando, diseños híbridos |
| Finalizar conexión | RF, RTJ, FF, BW, SW |
| Actuación | Manual, Engranaje, Eléctrico, Neumático, Hidráulico |
| Revestimiento y acabado | Epoxi, pintura de alta temperatura, C5-M, pintura personalizada |
| Documentación | MTC EN10204 3.1, PMI, RT, UT, Inspección de terceros |
| Proceso de dar un título | CE, ISO, API, ABS, FM, UL, SIL, TS, EAC |
| Herrada | Logotipo personalizado y placa de identificación |
| Embalaje | Embalaje estándar de exportación, protección anticorrosión. |
Los servicios OEM incluyen:
Especificaciones de parámetros
| Parámetro | Especificación |
|---|---|
| Tipo de producto | Válvula de compuerta plana |
| Diseño de válvula | Compuerta plana, paso total |
| Tipo de conexión | Bridas, soldadura a tope, soldadura por enchufe |
| Rango de tamaño | DN15 – DN1200 (½" – 48") |
| Clasificación de presión | ANSI/ASME Clase 150–2500 |
| Estándar de diseño | ASME B16.34, API 600, BS 1414 |
| Estándar cara a cara | ASME B16.10 |
| Estándar de brida | ASME B16.5, ASME B16.47 |
| Estándar de prueba | API 598,ISO 5208 |
| Materiales del cuerpo | WCB, WC6, WC9, C5, C12A, CF8, CF8M, acero inoxidable dúplex |
| Materiales de acabado | 13Cr, F6a, Estelita, SS304, SS316 |
| Temperatura de funcionamiento | Hasta 600°C (1112°F) |
| Medios aplicables | Vapor, agua, petróleo, gas, aceite térmico, fluidos corrosivos y no corrosivos |
| Tipo de sellado | Metal con metal plano, sello blando opcional |
| Operación | Manual, Engranaje, Eléctrico, Neumático |
| Clase de fuga | API 598, Clase IV/V |
Ventajas clave:
Aplicaciones en la industria
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
