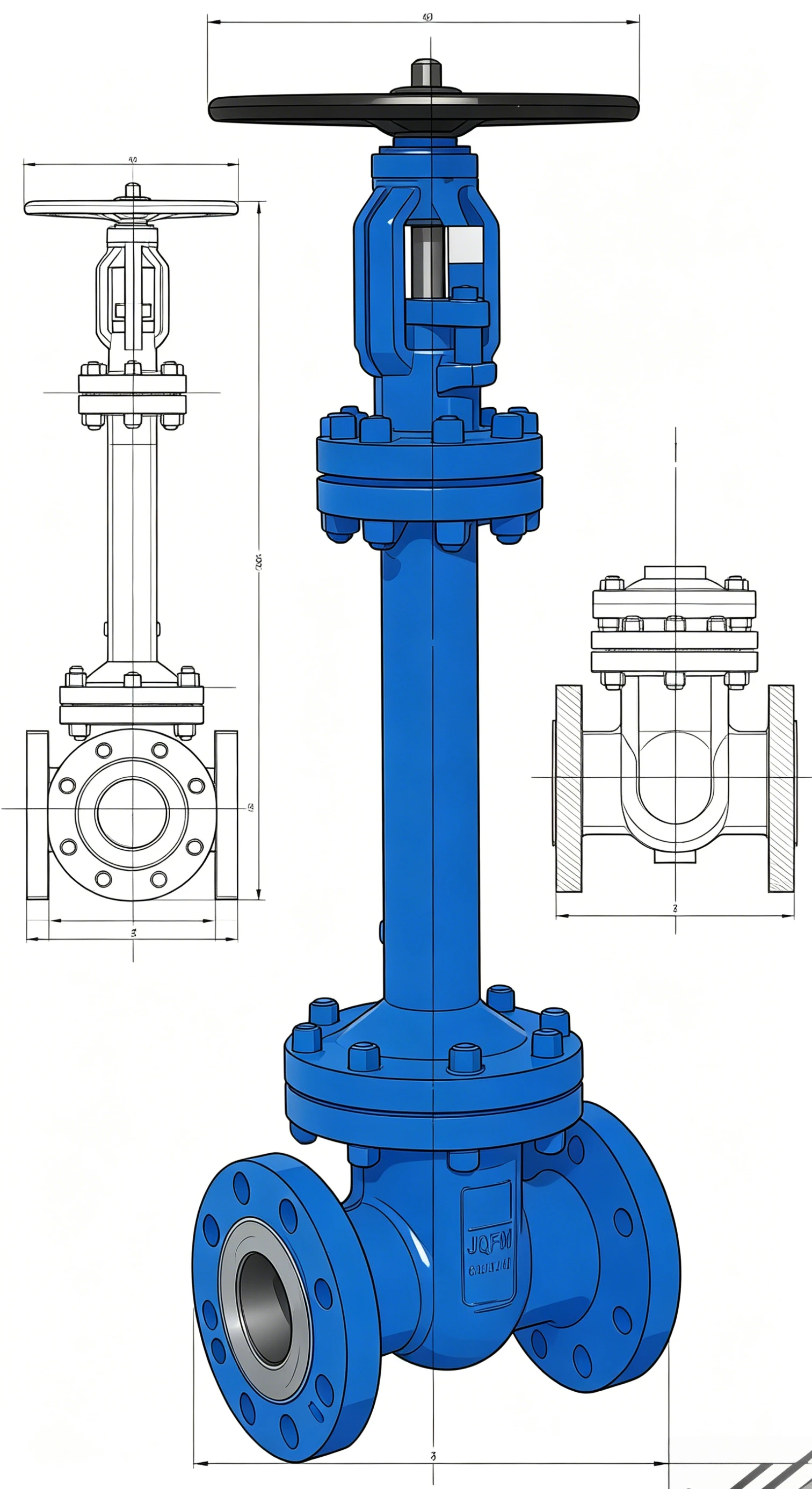

Válvula de compuerta de fuelle estándar alemana
La válvula de compuerta de fuelle estándar alemana cuenta con un sello de fuelle de acero inoxidable soldado que elimina las fugas en el vástago y reduce los requisitos de mantenimiento. Fabricado según las normas DIN y EN, proporciona un excelente rendimiento de sellado, protección ambiental y seguridad operativa para vapor, aceite térmico, productos químicos y sistemas de procesos industriales de alta temperatura.
Válvula de compuerta de fuelle estándar alemana
La válvula de compuerta de fuelle estándar alemana está diseñada para cumplir con los estrictos requisitos DIN y EN para un funcionamiento sin fugas y protección ambiental. La válvula incorpora un conjunto de fuelle de acero inoxidable soldado con precisión que forma un sello permanente entre el medio del proceso y la atmósfera, evitando emisiones fugitivas y fugas en el vástago.
Un sello de empaque secundario de grafito brinda protección de seguridad adicional, lo que garantiza confiabilidad a largo plazo en condiciones de operación exigentes. El diseño de compuerta de puerto completo minimiza la pérdida de presión y al mismo tiempo ofrece un rendimiento de cierre confiable.

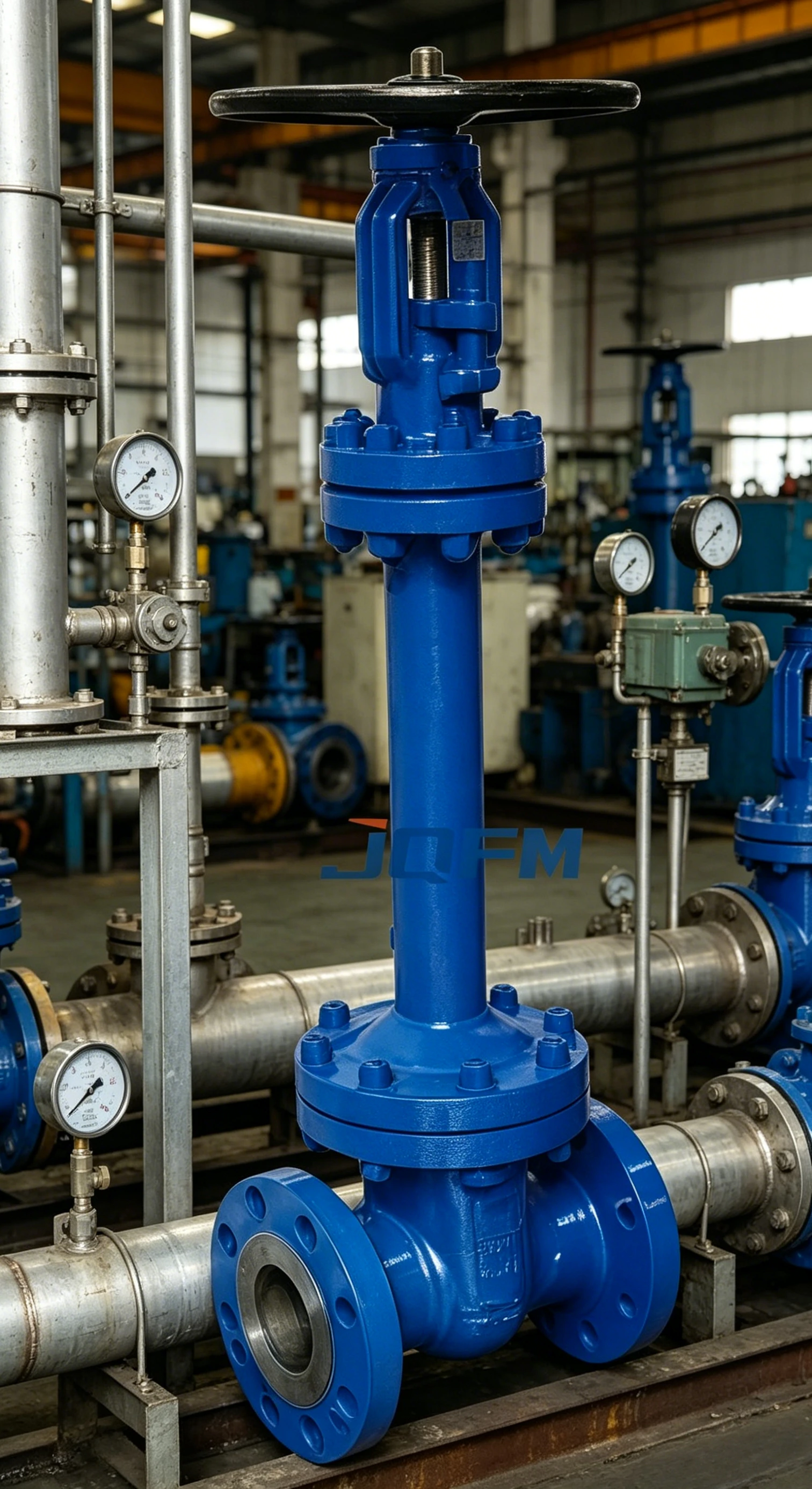

Fabricadas con materiales de acero fundido, acero inoxidable y acero aleado de alta calidad, las válvulas de compuerta de fuelle estándar alemanas se utilizan ampliamente en sistemas de vapor, plantas de procesamiento de productos químicos, centrales térmicas, instalaciones farmacéuticas y redes de calefacción urbana.
Como fabricante profesional de válvulas industriales, ofrecemos soluciones integrales OEM y ODM.
Todas las válvulas de compuerta de fuelle estándar alemanas se fabrican y prueban de acuerdo con las normas internacionales y europeas.
Válvula de compuerta de fuelle estándar alemana
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta de fuelle estándar alemana |
| Tipo de válvula | Válvula de compuerta con sello de fuelle |
| Estándar | DIN / ES |
| Tamaño nominal | DN15–DN600 |
| Clasificación de presión | PN16, PN25, PN40, PN63 |
| Material del cuerpo | GS-C25, 1.4308, 1.4408, acero aleado |
| Material de fuelle | SS304, SS316, Inconel |
| Material del disco | Acero inoxidable |
| Material del tallo | Acero inoxidable |
| Tipo de conexión | Bridas DIN, soldadura a tope |
| Tipo de operación | Volante, Engranajes, Eléctrica, Neumática |
| Tipo de asiento | sentado de metal |
| Rango de temperatura | -196°C a +425°C |
| Rendimiento de fugas | Fuga cero en el vástago |
| Estándar de diseño | DIN 3356 |
| Estándar cara a cara | DIN EN 558 |
| Estándar de brida | EN 1092-1 |
| Estándar de prueba | EN 12266, API 598 |
| Medios aplicables | Vapor, Aceite Térmico, Productos Químicos, Agua |
| Diseño a prueba de incendios | Disponible |
Válvula de compuerta de fuelle estándar alemana
Manejo de fluidos corrosivos, transporte de químicos peligrosos, sistemas de aislamiento de procesos.
Tuberías principales de vapor, sistemas de condensados, equipos auxiliares de calderas.
Tuberías de conducción de agua caliente, redes de calefacción municipal.
Sistemas de proceso limpios, transporte de medios estériles, aplicaciones de alta pureza.
Sistemas de distribución de vapor, tuberías de servicios públicos, aplicaciones de procesos sanitarios.
Procesamiento de hidrocarburos, sistemas de servicios públicos de refinerías, proyectos de protección ambiental.
Sistemas auxiliares de proceso, tuberías de fluido térmico, redes de servicios industriales.
Sistemas de bajas emisiones, proyectos de control de emisiones fugitivas, operaciones industriales sostenibles.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
