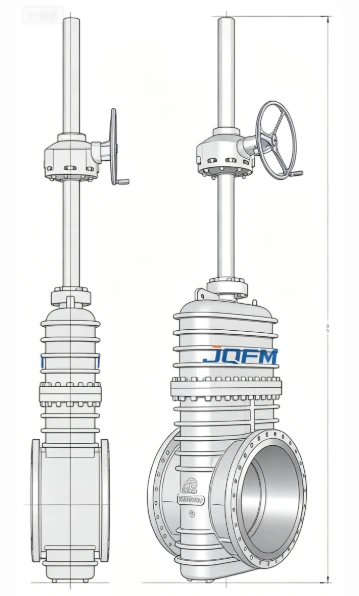

Válvula de compuerta plana de alta presión
La válvula de compuerta plana de alta presión está diseñada específicamente para sistemas de fluidos industriales, gas, vapor y petróleo de alta presión. Con una compuerta plana mecanizada con precisión y una estructura de cuerpo reforzada, proporciona un excelente rendimiento de sellado, baja pérdida de presión y un funcionamiento confiable en entornos exigentes. Ideal para plantas de energía, instalaciones petroquímicas y redes de tuberías de alta presión.
Válvula de compuerta plana de alta presión
La válvula de compuerta plana de alta presión está diseñada para aplicaciones de aislamiento críticas donde la resistencia a la alta presión y el sellado confiable son esenciales. Su recorrido de flujo de paso total minimiza la turbulencia y la caída de presión al tiempo que garantiza la máxima eficiencia del flujo.
Fabricada con materiales de acero al carbono, acero aleado, acero inoxidable o acero forjado de primera calidad, la válvula ofrece resistencia mecánica, resistencia a la corrosión y durabilidad excepcionales. La estructura de compuerta plana proporciona sellado bidireccional y funcionamiento suave incluso bajo presiones diferenciales altas.
Como fabricante experimentado de válvulas industriales, ofrecemos soluciones completas OEM y ODM para clientes globales.
Nuestras válvulas de compuerta plana de alta presión se fabrican bajo estrictos sistemas de gestión de calidad y cumplen con los principales estándares internacionales.
Válvula de compuerta plana de alta presión
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta plana de alta presión |
| Tamaño nominal | DN50 – DN1200 (2" – 48") |
| Clasificación de presión | Clase 150 – Clase 2500 |
| Presión nominal | PN16 – PN420 |
| Material del cuerpo | Acero al carbono, Acero forjado, Acero inoxidable, Acero aleado |
| Material de la puerta | Acero inoxidable, acero aleado |
| Material del asiento | Asiento de metal/asiento blando |
| Tipo de conexión | Bridas, soldadas a tope |
| Operación | Manual, Eléctrico, Neumático, Hidráulico |
| Rango de temperatura | -29°C a +550°C |
| Tipo de sellado | Sellado bidireccional |
| Estándar de fuga | API 598/ISO 5208 Clase A |
| Estándar de diseño | API 6D, API 600, ASME B16.34 |
| Estándar de inspección | API 598 |
| Medios aplicables | Petróleo, gas, vapor, agua, fluidos petroquímicos |
Válvula de compuerta plana de alta presión
Se utiliza en tuberías de transmisión de alta presión, sistemas de boca de pozo, estaciones de recolección, refinerías y plataformas marinas.
Adecuado para tuberías de proceso que transportan hidrocarburos a alta presión, productos químicos y productos refinados del petróleo.
Aplicado en sistemas de vapor de alta presión, líneas de agua de alimentación de calderas, sistemas de aislamiento de turbinas y plantas de energía térmica.
Proporciona un rendimiento de cierre confiable en estaciones compresoras, redes de distribución de gas e instalaciones de almacenamiento.
Maneja fluidos agresivos en condiciones de alta presión al tiempo que garantiza la seguridad operativa y la integridad del sellado.
Ampliamente utilizado en instalaciones industriales pesadas que requieren un aislamiento confiable de medios de proceso de alta presión.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
