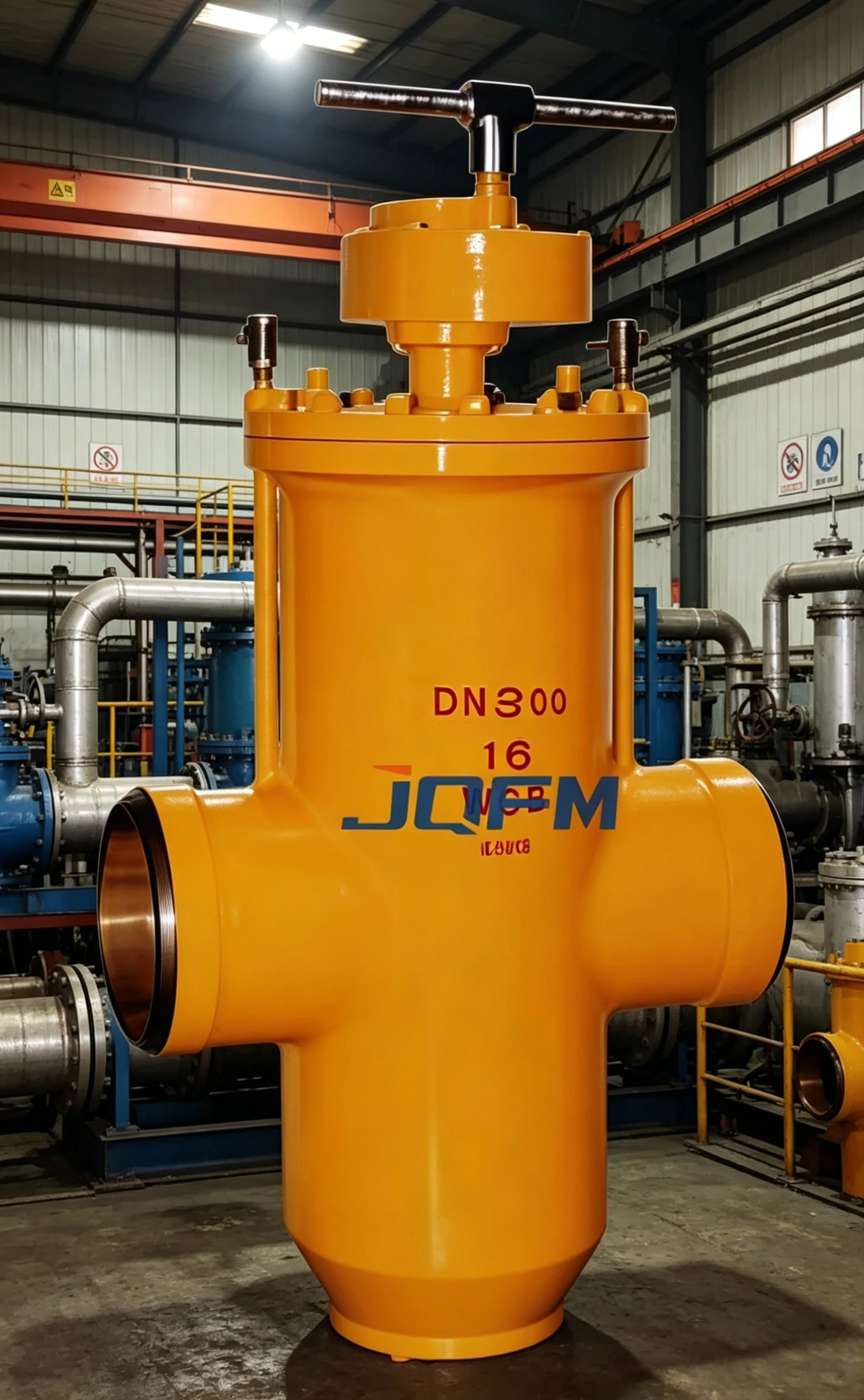

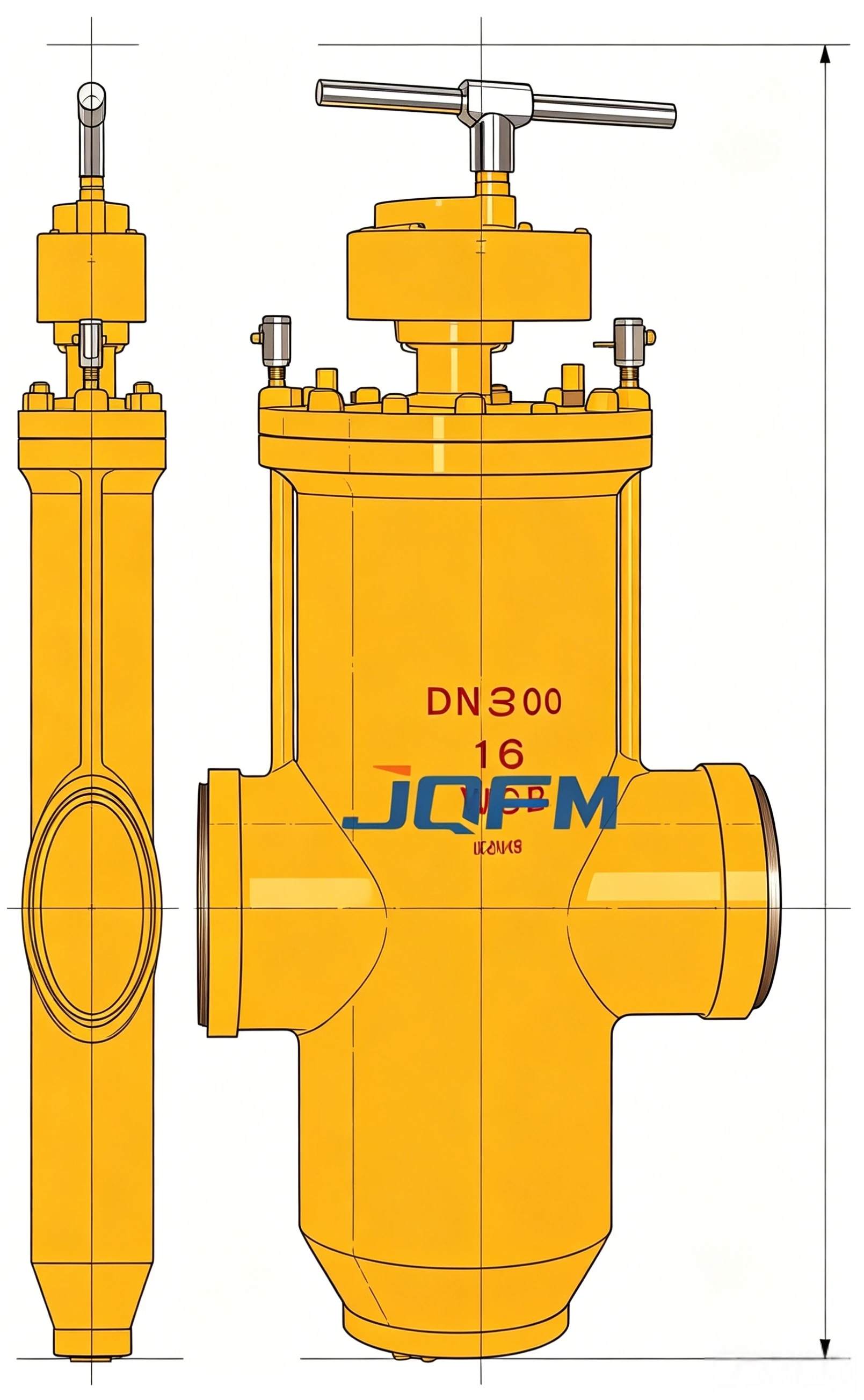

Válvula de compuerta plana para gas de alta presión
La válvula de compuerta plana para gas de alta presión está diseñada para aplicaciones exigentes de transmisión y distribución de gas. Con un diseño de compuerta de paso completo y superficies de sellado mecanizadas con precisión, garantiza una baja pérdida de presión, un sellado bidireccional confiable y un funcionamiento seguro en condiciones de alta presión. Ideal para gasoductos de gas natural, estaciones compresoras, instalaciones de GNL y plantas petroquímicas.
Válvula de compuerta plana para gas de alta presión
La válvula de compuerta plana para gas de alta presión está diseñada específicamente para sistemas de tuberías de gas natural y gas industrial que funcionan a alta presión. Its through-conduit full-bore design minimizes flow resistance while allowing pigging operations for pipeline maintenance.
Fabricada con materiales de acero forjado, acero al carbono o acero inoxidable de alta resistencia, la válvula proporciona una capacidad excepcional de soportar presión y resistencia a la corrosión. La estructura de sellado avanzada garantiza un rendimiento a prueba de fugas, lo que lo hace adecuado para infraestructuras críticas de transmisión de gas.
Como fabricante profesional de válvulas, brindamos servicios integrales de OEM y ODM para proyectos globales de gasoductos.
Nuestras válvulas de compuerta plana para gas de alta presión se fabrican y prueban de acuerdo con los estándares internacionales.
Válvula de compuerta plana para gas de alta presión
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta plana de gas de alta presión |
| Tamaño nominal | DN50 – DN1200 (2" – 48") |
| Clasificación de presión | PN100 – PN420 |
| Clase ANSI | Clase 600 – Clase 2500 |
| Material del cuerpo | Acero forjado, Acero al carbono, Acero inoxidable |
| Material de la puerta | Acero inoxidable, acero aleado |
| Material del asiento | Asiento blando/asiento de metal |
| Tipo de conexión | Bridas, soldadas a tope |
| Operación | Manual, Eléctrico, Neumático, Hidráulico |
| Rango de temperatura | -46°C a +200°C |
| Tipo de sellado | Sellado bidireccional |
| Estándar de fuga | API 598/ISO 5208 Clase A |
| Estándar de diseño | API 6D, API 600, ASME B16.34 |
| Diseño a prueba de incendios | API 607 / API 6FA Opcional |
| Diseño piggable | Sí |
| Medios aplicables | Gas Natural, GNL, GLP, Gas Industrial |
Válvula de compuerta plana para gas de alta presión
Se utiliza en sistemas de transporte de gas natural de alta presión a larga distancia que requieren un cierre confiable y una baja pérdida de presión.
Adecuado para estaciones compresoras, estaciones reguladoras de presión e instalaciones de medición de gas.
Aplicado en terminales receptoras de GNL, instalaciones de almacenamiento de gas y sistemas de distribución de gas licuado.
Ampliamente utilizado en sistemas de recolección, plantas de procesamiento y tuberías de transmisión de gas en yacimientos petrolíferos.
Adecuado para transporte de gas industrial, procesamiento de hidrocarburos y sistemas de servicios públicos de refinería.
Proporciona aislamiento y control seguros para la infraestructura municipal de transmisión y distribución de gas natural.
Ideal para la construcción de gasoductos a gran escala, proyectos de transporte de energía y sistemas de servicios públicos críticos.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
