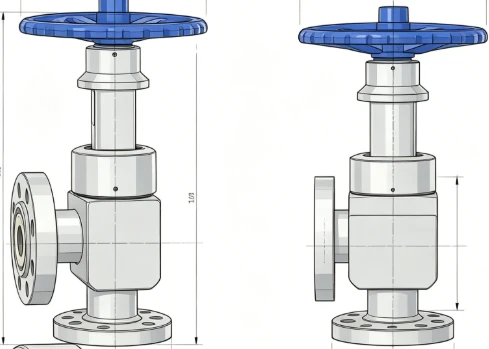

Válvula de globo de ángulo reguladora de alta presión
La válvula de globo angular de regulación de alta presión está diseñada para una regulación precisa del flujo en tuberías de petróleo, gas, vapor y productos químicos de alta presión. Su cuerpo en ángulo minimiza la resistencia al flujo, mientras que el ajuste equilibrado reduce el empuje del vástago, lo que garantiza un funcionamiento suave y un cierre hermético. Los materiales duraderos resistentes a la corrosión brindan una vida útil prolongada en condiciones industriales exigentes.
Válvula de globo de ángulo reguladora de alta presión
La válvula de globo angular de regulación de alta presión presenta un diseño de cuerpo angular para una trayectoria de flujo eficiente y una reducción de la caída de presión. El ajuste equilibrado garantiza un par de funcionamiento bajo y un control de flujo preciso. Adecuada para medios corrosivos, de alta presión y alta temperatura, la válvula es ideal para inyección en campos petrolíferos, sistemas de vapor, plantas químicas y tuberías industriales.
Los materiales disponibles incluyen acero al carbono, acero inoxidable, acero aleado y acero dúplex. Las opciones de operación incluyen actuadores manuales, eléctricos, neumáticos e hidráulicos para la integración de la automatización.
Válvula de globo de ángulo reguladora de alta presión
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de globo de ángulo reguladora de alta presión |
| Tamaño nominal | DN15 – DN1200 (0,5" – 48") |
| Clasificación de presión | PN16 – PN420 |
| Clase ANSI | Clase 150 – Clase 2500 |
| Material del cuerpo | Acero al carbono, Acero inoxidable, Acero aleado, Acero dúplex |
| Material de adorno | Acero inoxidable, acero aleado, acero endurecido |
| Material del asiento | Asiento de metal/asiento blando |
| Tipo de conexión | Bridas, soldadas a tope, soldadas a zócalo |
| Operación | Manual, Eléctrico, Neumático, Hidráulico |
| Rango de temperatura | -46°C a +550°C |
| Tipo de sellado | Sellado bidireccional |
| Estándar de fuga | API 598/ISO 5208 Clase A |
| Estándar de diseño | API 602/API 603, ASME B16.34 |
| Medios aplicables | Petróleo, gas, vapor, agua, productos químicos |
Válvula de globo de ángulo reguladora de alta presión
Regulación de flujo de alta presión en sistemas de transmisión, recolección y refinería.
Estrangulación precisa en tuberías de proceso y servicios industriales.
Sistemas de vapor, agua de alimentación y agua de refrigeración que requieren presión estable y control de flujo.
Redes de agua industriales y municipales que necesitan una regulación precisa.
Aplicado en inyección de agua, recuperación mejorada de petróleo (EOR) y líneas de boca de pozo de alta presión.
Tuberías de minería, metalurgia, productos químicos, alimentos y bebidas y farmacéuticas que requieren un control preciso de flujo y presión.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
