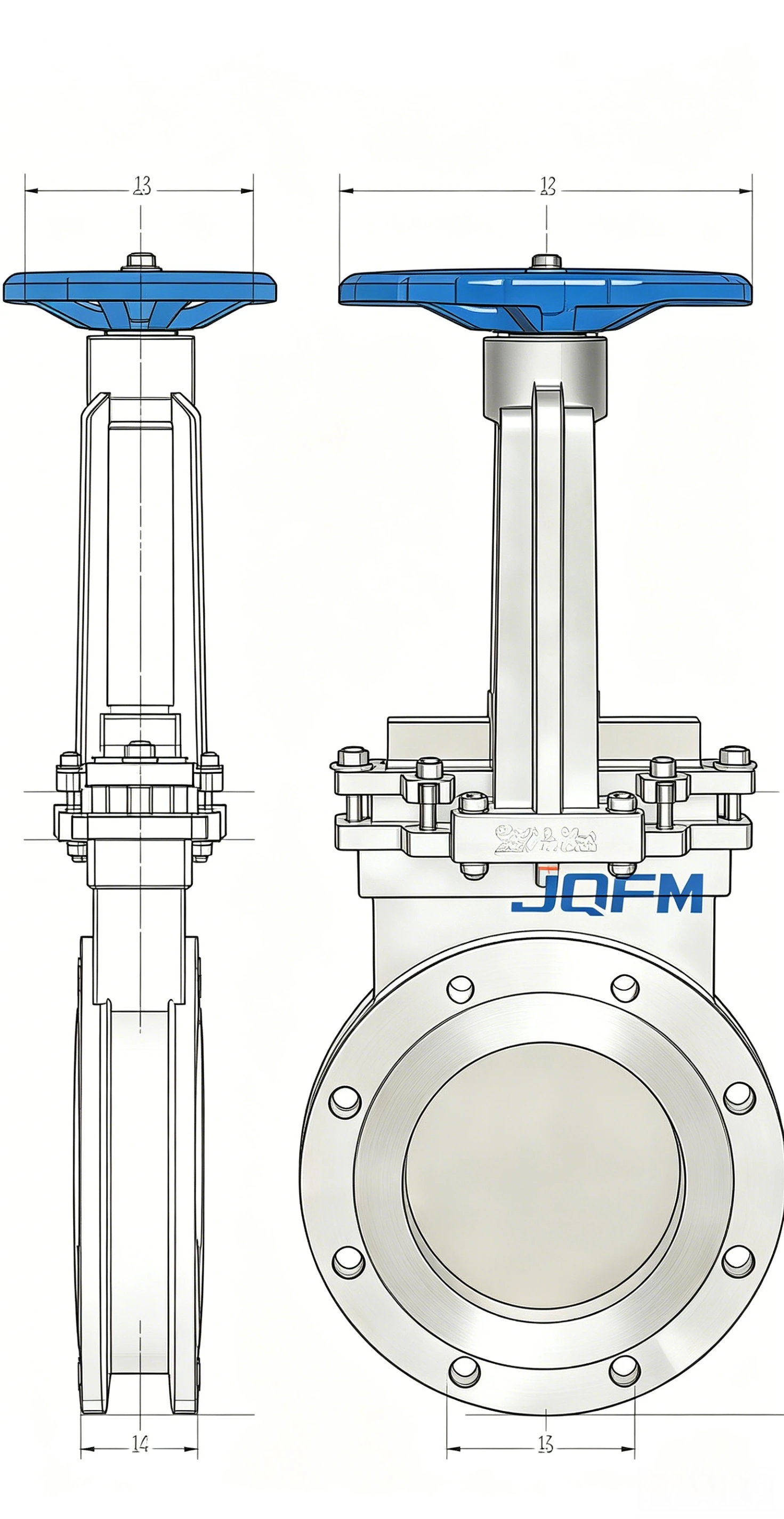

Válvula de guillotina Válvula de guillotina Válvula de guillotina

Válvula de guillotina

La válvula de guillotina es una válvula de puerto completo optimizada para líquidos espesos, lodos y fluidos semisólidos. La compuerta de bordes afilados permite cortar sólidos para mantener un flujo ininterrumpido. Su cuerpo robusto y los materiales resistentes del asiento proporcionan un sellado duradero en condiciones de alta abrasión y corrosión. Disponible en operación manual, neumática o eléctrica, se usa ampliamente en tuberías industriales que requieren flujo total y baja caída de presión.

Características clave

Puerta de cuchilla con bordes afilados para líquidos cargados de sólidos
Diseño de paso total y baja caída de presión
Sellado bidireccional o unidireccional
Materiales resistentes a la abrasión y la corrosión.
Larga vida útil con mínimo mantenimiento.
Funcionamiento manual, neumático y eléctrico.
Asiento elástico o metálico opcional
Construcción compacta y robusta
Adecuado para lodos, pulpa, aguas residuales y medios químicos.
Fácil instalación y mantenimiento

Capacidades de personalización y OEM

Alcance del servicio OEM

Tamaños de válvula personalizados (DN50–DN1200)
Clasificaciones de presión PN10–PN40
Estándares de bridas ANSI, DIN, JIS, BS
Dimensiones personalizadas cara a cara y de extremo a extremo
Fundición y grabado del logotipo del cliente.
Materiales especiales para medios corrosivos o abrasivos.
Recubrimientos anticorrosión y resistentes al desgaste.
Integración de actuadores (manual, eléctrico, neumático)
Inspección y pruebas de terceros
Personalización del embalaje de exportación

Opciones personalizables

Materiales del cuerpo: acero al carbono, acero inoxidable, acero aleado, hierro dúctil
Materiales de la puerta: acero inoxidable, acero endurecido, acero aleado
Tipos de asiento: asiento de goma/metal resistente
Operación: Manual, Eléctrica, Neumática
Opcional a prueba de fuego y antiestático
Servicio criogénico o de alta temperatura
Vástago de extensión y opciones de instalación enterrada

Certificaciones

Sistema de Gestión de Calidad ISO 9001
Estándar de válvula de guillotina API 609
API 598 Inspección y Pruebas
Certificación CE
DEP 2014/68/UE
Certificación de emisiones fugitivas ISO 15848
Cumplimiento de NACE MR0175 / ISO 15156
Certificación ATEX (Opcional)
Certificación EAC
Inspección de terceros SGS / BV / TUV disponible

Válvula de guillotina

Parámetro	Especificación
Nombre del producto	Válvula de guillotina
Tamaño nominal	DN50 – DN1200 (2" – 48")
Clasificación de presión	PN10 – PN40
Clase ANSI	Clase 150 – Clase 300
Material del cuerpo	Acero al carbono, Acero inoxidable, Acero aleado, Hierro dúctil
Material de la puerta	Acero inoxidable, acero endurecido, acero aleado
Material del asiento	Asiento de caucho/metal resistente
Tipo de conexión	Bridas, oblea, orejetas, soldadura a tope
Operación	Manual, Eléctrico, Neumático
Rango de temperatura	-46°C a +250°C
Tipo de sellado	Bidireccional / Unidireccional
Estándar de fuga	API 598/ISO 5208 Clase A
Estándar de diseño	API 609, ASME B16.34
Medios aplicables	Lodos, pulpa, aguas residuales, productos químicos, fluidos viscosos

Válvula de guillotina

Tratamiento de agua y aguas residuales

Controla tuberías de lodos, aguas residuales y dosificación de químicos.

Minería y procesamiento de minerales

Maneja lodos abrasivos, relaves y pulpa.

Industria química y petroquímica

Regula líquidos corrosivos o viscosos en tuberías de proceso.

Industria de pulpa y papel

Se utiliza en pulpa, efluentes de fábricas de papel y tuberías de proceso.

Sistemas de lodos industriales

Controla líquidos industriales densos y semisólidos en plantas de fabricación.

Plantas de energía y servicios públicos

Aplicado en tuberías de manejo de cenizas, agua de refrigeración y condensados.

SERVICIO PERSONALIZADO Producto personalizado

Plan de personalización de materiales.

Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.

Diseño de optimización estructural.

Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.

Adaptación estándar de interfaz

Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
