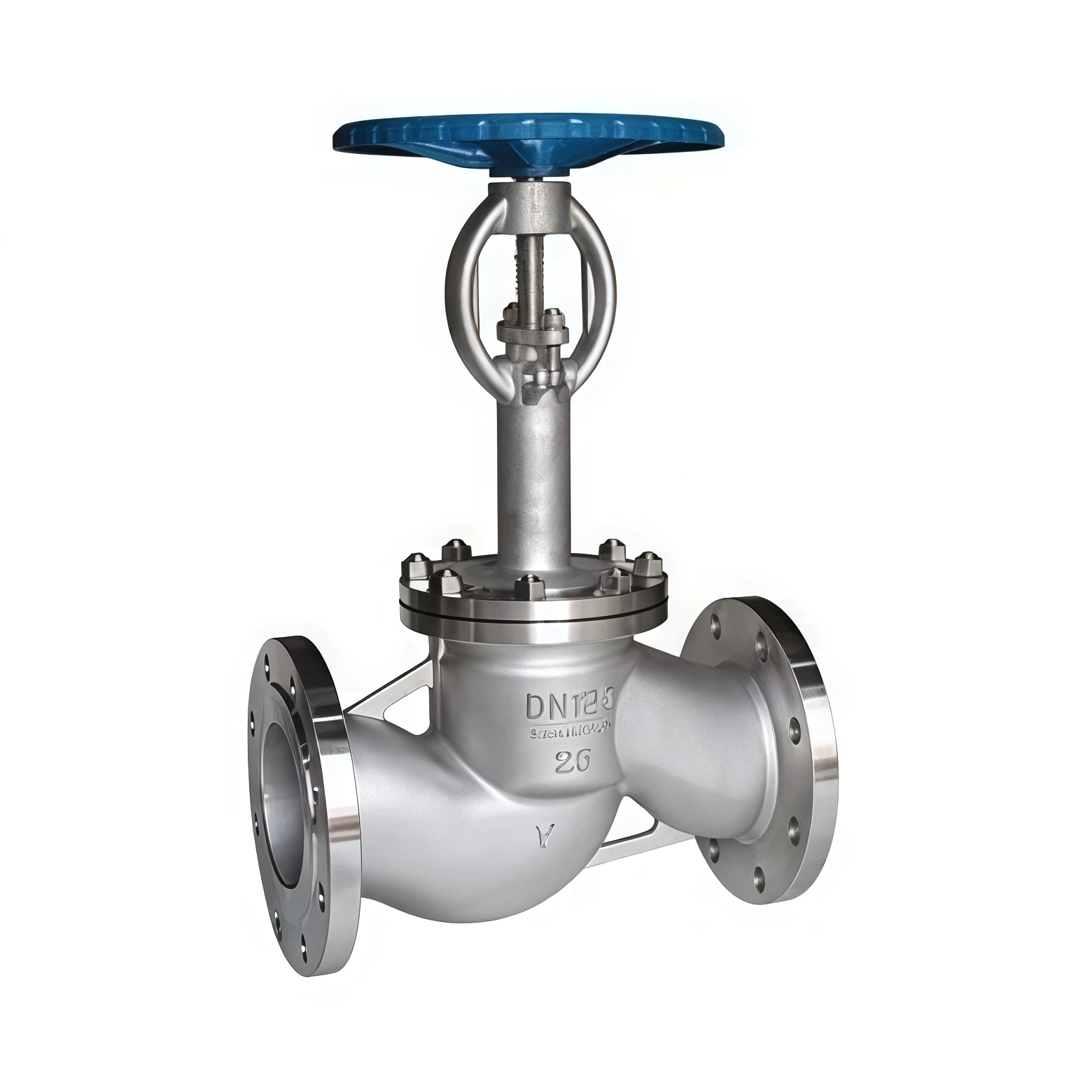

Válvula de globo de baja temperatura
La válvula de globo de baja temperatura está especialmente diseñada para aplicaciones criogénicas que involucran GNL, nitrógeno líquido, oxígeno líquido y otros fluidos de baja temperatura. Con una estructura de bonete extendida y superficies de sellado mecanizadas con precisión, la válvula evita la congelación del vástago y garantiza un funcionamiento confiable, un cierre hermético y una larga vida útil en condiciones de temperatura extrema.
Válvula de globo de baja temperatura
La válvula de globo de baja temperatura está diseñada para proporcionar un control de flujo preciso y un aislamiento confiable en sistemas criogénicos. Su diseño de capó extendido minimiza la transferencia de calor del ambiente al fluido criogénico al tiempo que protege el área de empaque de la exposición a bajas temperaturas.
Fabricada con acero inoxidable de alta calidad y materiales de grado criogénico, la válvula mantiene excelentes propiedades mecánicas a temperaturas tan bajas como -196 °C. La estructura de la válvula de globo permite una regulación precisa del flujo y estrangulamiento, al tiempo que garantiza un rendimiento de sellado confiable.
Ampliamente utilizada en plantas de GNL, producción de gas industrial, unidades de separación de aire, instalaciones petroquímicas y sistemas de almacenamiento criogénico, esta válvula cumple con estrictos estándares internacionales para servicio a baja temperatura.
Nuestras válvulas de globo de baja temperatura se fabrican y prueban de acuerdo con los estándares internacionales de válvulas criogénicas.
Válvula de globo de baja temperatura
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de globo de baja temperatura |
| Tamaño nominal | DN15 – DN600 (½" – 24") |
| Clasificación de presión | PN16 – PN420 |
| Clase ANSI | Clase 150 – Clase 2500 |
| Material del cuerpo | SS304, SS316, CF8, CF8M, acero inoxidable dúplex |
| Material del disco | Acero inoxidable, revestimiento de estelita |
| Material del asiento | Acero inoxidable, aleación recubierta |
| Tipo de conexión | Con bridas, soldadas a tope, soldadas a encaje, roscadas |
| Operación | Manual, neumático, eléctrico, accionado por engranajes |
| Rango de temperatura | -196°C a +80°C |
| Tipo de capó | Capó criogénico extendido |
| Estándar de fuga | API 598 |
| Estándar de diseño | API 623, API 602, BS 6364 |
| Medios aplicables | GNL, LOX, LIN, LAR, etileno, fluidos criogénicos |
Válvula de globo de baja temperatura
Utilizado en plantas de licuefacción de GNL, tanques de almacenamiento, terminales de carga y sistemas de transporte.
Adecuado para unidades de separación de oxígeno líquido (LOX), nitrógeno líquido (LIN), argón líquido (LAR) y aire.
Aplicado en sistemas de procesamiento de etileno, propano e hidrocarburos de baja temperatura.
Proporciona aislamiento confiable y regulación de flujo para tanques de almacenamiento criogénico y sistemas de distribución.
Utilizado en sistemas de enfriamiento criogénico e instalaciones de procesamiento de gases especiales.
Adecuado para sistemas de manipulación de oxígeno líquido y combustible criogénico.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
