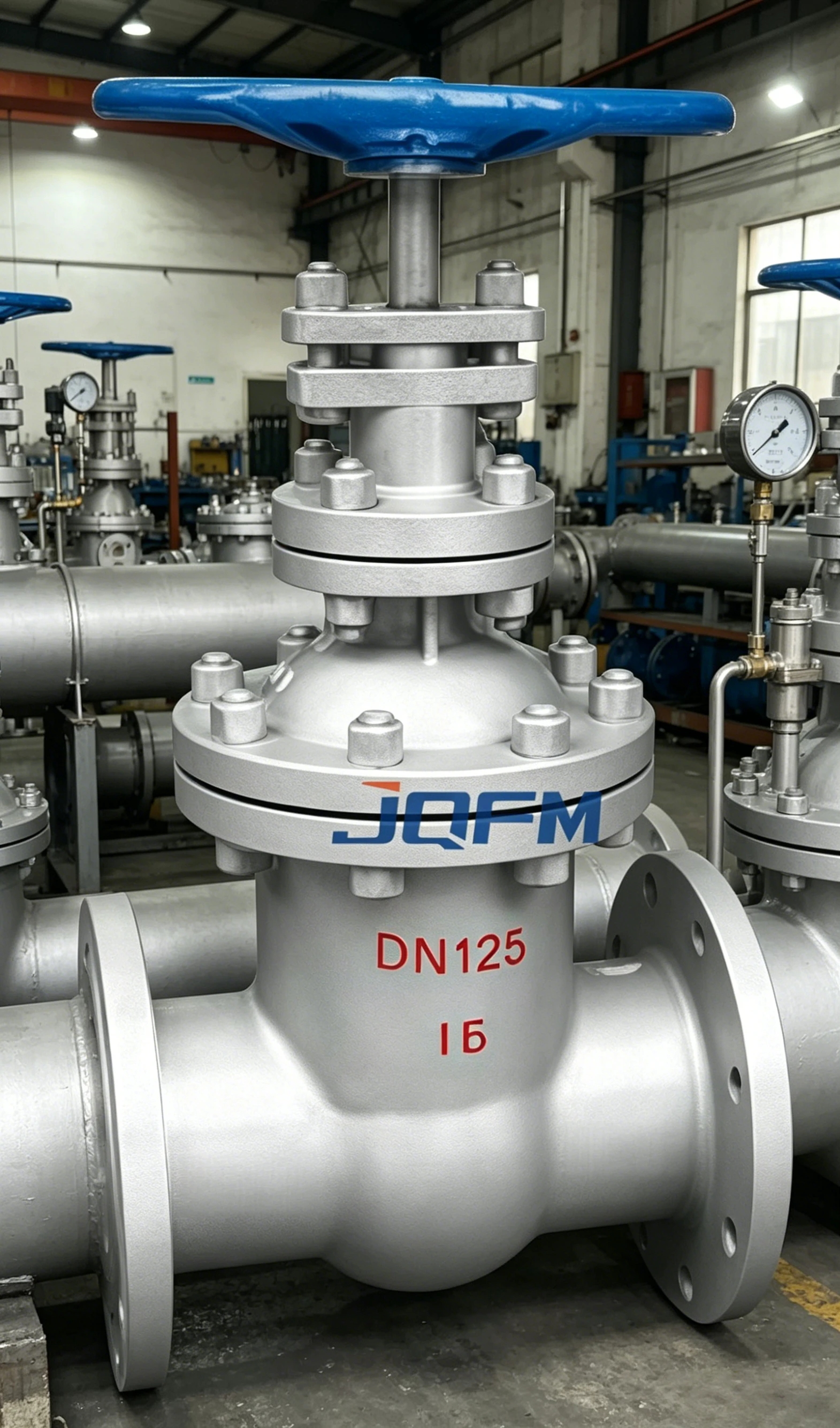

Válvula de compuerta de vástago no ascendente
La válvula de compuerta de vástago no ascendente presenta un diseño de vástago interno que elimina el movimiento vertical del vástago durante la operación, lo que la hace ideal para instalaciones confinadas. Ofrece baja resistencia al flujo, rendimiento de cierre confiable, resistencia a la corrosión y requisitos de mantenimiento reducidos para aplicaciones de agua, petróleo, gas y fluidos industriales.
Válvula de compuerta de vástago no ascendente
La válvula de compuerta de vástago no ascendente está diseñada para aplicaciones donde el espacio de instalación es limitado y se requiere un aislamiento de flujo confiable. A diferencia de las válvulas de vástago ascendente, el vástago gira internamente sin extenderse por encima del volante, lo que las hace adecuadas para instalaciones subterráneas, sistemas de distribución de agua e instalaciones industriales compactas.
Fabricadas con materiales de acero al carbono, hierro dúctil, acero inoxidable y acero aleado de alta calidad, estas válvulas brindan excelente resistencia mecánica, confiabilidad de sellado y resistencia a la corrosión. El diseño de puerto completo garantiza una pérdida de presión mínima y un flujo de fluido eficiente.
Las válvulas de compuerta de vástago no ascendente se utilizan ampliamente en redes municipales de suministro de agua, instalaciones de tratamiento de aguas residuales, sistemas de protección contra incendios, oleoductos y gasoductos y aplicaciones de procesos industriales.
Como fabricante profesional de válvulas, ofrecemos soluciones completas OEM y ODM.
Todas las válvulas de compuerta de vástago no ascendente se fabrican y prueban de acuerdo con los estándares de calidad internacionales.

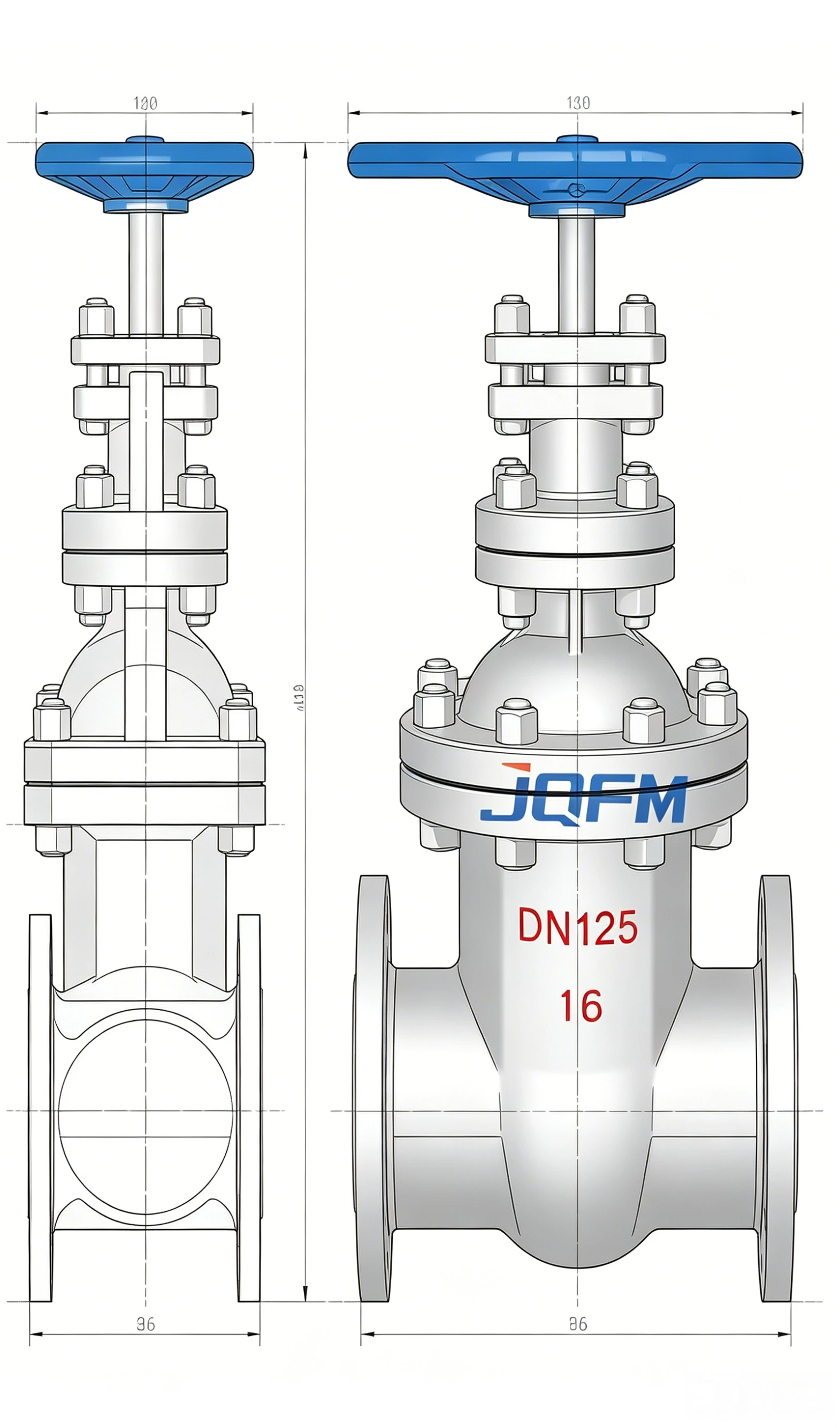

Válvula de compuerta de vástago no ascendente
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta de vástago no ascendente |
| Tipo de válvula | Válvula de compuerta de vástago no ascendente (NRS) |
| Rango de tamaño | DN50–DN1200 (2"–48") |
| Clasificación de presión | PN10, PN16, PN25, PN40 |
| Clase ANSI | 125, 150, 300 |
| Material del cuerpo | Hierro dúctil, Hierro fundido, Acero al carbono, Acero inoxidable |
| Material del disco | Hierro Dúctil / Acero Inoxidable |
| Material del tallo | Acero inoxidable SS304 / SS316 |
| Tipo de asiento | Asiento blando/asiento de metal |
| Tipo de conexión | Junta mecánica bridada |
| Tipo de operación | Volante, Engranajes, Eléctrica, Neumática |
| Revestimiento | Revestimiento epoxi (FBE) |
| Rango de temperatura | -10°C a +120°C (asiento blando) |
| Estándar de diseño | AWWA C509, AWWA C515, DIN, BS |
| Estándar de prueba | API 598, EN 12266 |
| Estándar de fuga | Cero fugas disponibles |
| Medios aplicables | Agua, Aguas Residuales, Petróleo, Gas |
| Tipo de instalación | Subterráneo / Interior / Exterior |
| Protección contra la corrosión | Disponible |
Válvula de compuerta de vástago no ascendente
Tuberías de conducción de agua, redes de distribución, estaciones de bombeo.
Sistemas de alcantarillado, redes de drenaje, instalaciones de tratamiento.
Tuberías contra incendios, redes de hidrantes, sistemas de rociadores.
Tuberías de servicios públicos, terminales de almacenamiento, sistemas de procesos no críticos.
Distribución de agua agrícola, gestión de embalses, redes de canales.
Tuberías de proceso en general, sistemas de agua de refrigeración, servicios públicos.
Redes de tuberías subterráneas, proyectos de ingeniería municipal.
Sistemas de circulación de agua de refrigeración y tuberías de servicios auxiliares.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
