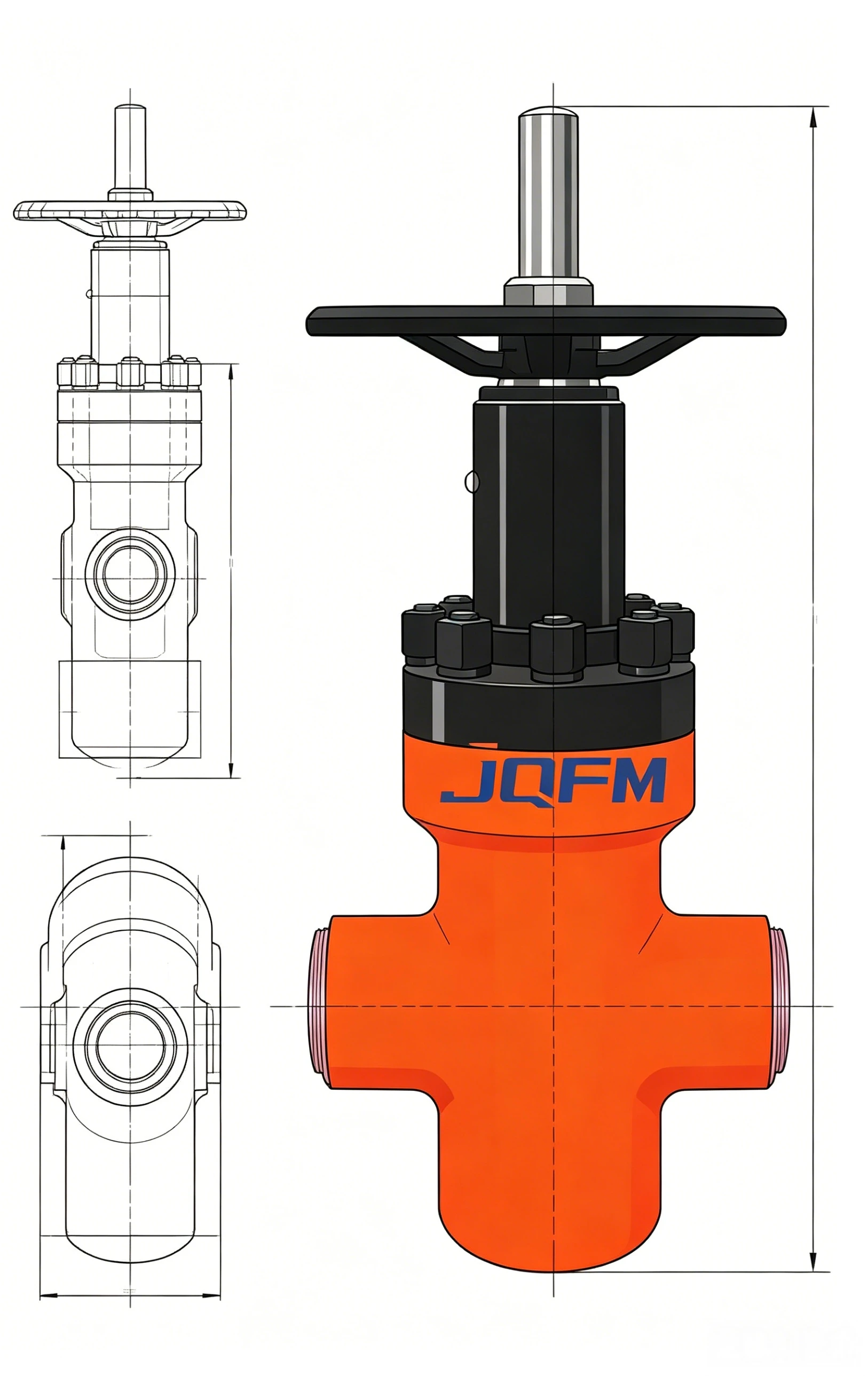

Válvula de compuerta paralela
La válvula de compuerta paralela está diseñada para tuberías que requieren un control de flujo preciso y un cierre a prueba de fugas. Su estructura de compuerta paralela garantiza un sellado hermético, un par de funcionamiento reducido y una distribución uniforme de la presión. Adecuado para agua, petróleo, gas, vapor y medios químicos, ofrece un rendimiento estable, bajo mantenimiento y una vida útil prolongada en aplicaciones industriales exigentes.
Válvula de compuerta paralela
La válvula de compuerta paralela presenta un diseño de compuerta deslizante paralela de paso total que ofrece un sellado bidireccional confiable. Su compuerta plana y paralela garantiza una distribución uniforme de la carga y minimiza el desgaste de los asientos, lo que lo hace ideal para aplicaciones de alta presión y alta temperatura.
Construida con acero al carbono, acero inoxidable, acero aleado o acero forjado, la válvula ofrece excelente resistencia y resistencia a la corrosión. Se pueden integrar actuadores manuales, eléctricos, neumáticos o hidráulicos para un control automatizado.
Válvula de compuerta paralela
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta paralela |
| Tamaño nominal | DN50 – DN1200 (2" – 48") |
| Clasificación de presión | PN10 – PN420 |
| Clase ANSI | Clase 150 – Clase 2500 |
| Material del cuerpo | Acero al carbono, Acero inoxidable, Acero aleado, Acero forjado |
| Material de la puerta | Acero inoxidable, acero aleado, acero dúplex |
| Material del asiento | Asiento blando/asiento de metal |
| Tipo de conexión | Bridas, soldadas a tope |
| Operación | Manual, Eléctrico, Neumático, Hidráulico |
| Rango de temperatura | -46°C a +550°C |
| Tipo de sellado | Sellado bidireccional |
| Estándar de fuga | API 598/ISO 5208 Clase A |
| Estándar de diseño | API 6D, API 600, ASME B16.34 |
| Medios aplicables | Agua, petróleo, gas, vapor, productos químicos |
Válvula de compuerta paralela
Se utiliza en sistemas de transmisión, recolección y refinería para un aislamiento confiable y control de presión.
Aplicado en unidades de procesamiento químico, tuberías de fluidos industriales y servicios públicos de refinería.
Adecuado para suministro de agua municipal, redes de agua industriales y estaciones de bombeo.
Se utiliza en sistemas de agua de alimentación de calderas, agua de refrigeración y vapor de alta presión.
Ideal para minería, metalurgia, plantas químicas y otras tuberías de fluidos industriales.
Admite sistemas SCADA/DCS para control automatizado de tuberías.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
