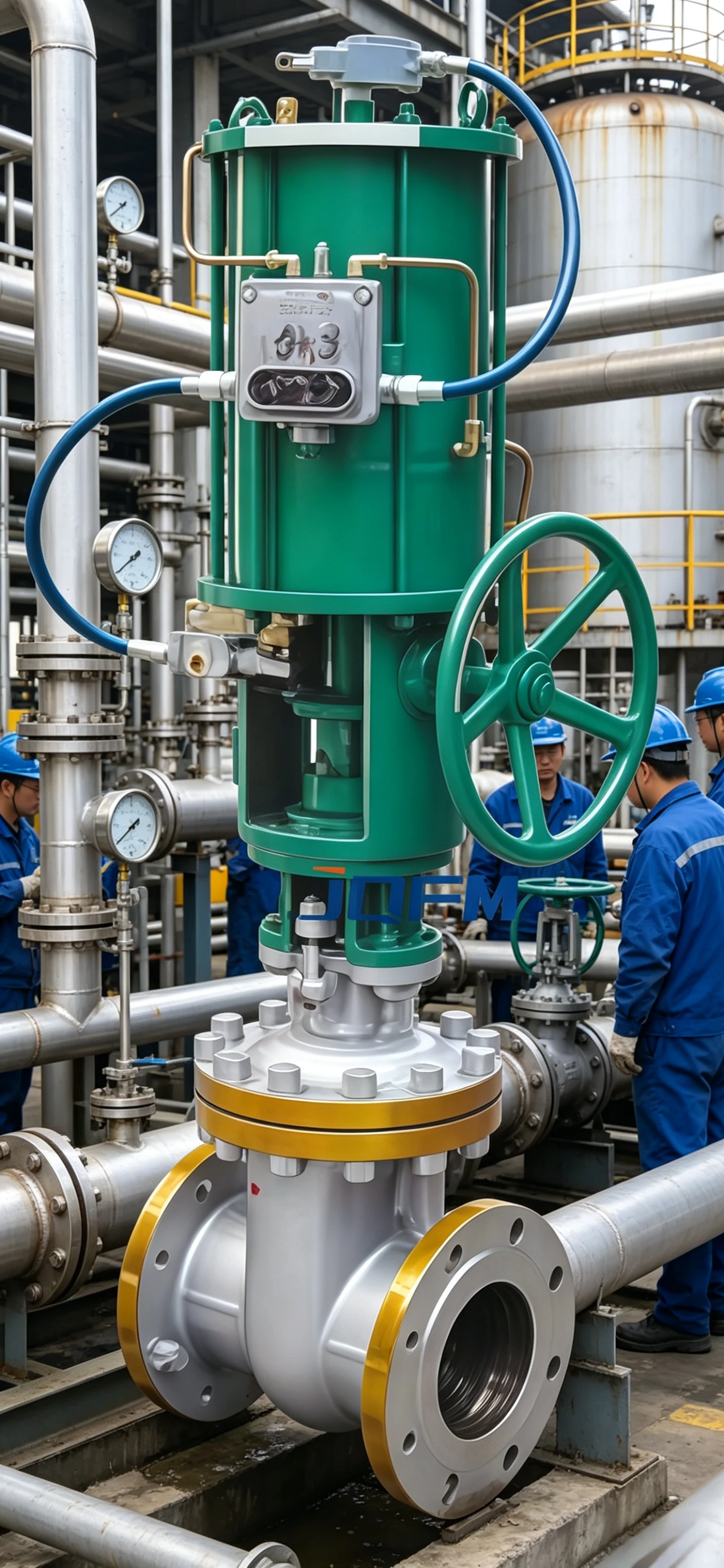

válvula de compuerta neumática
La válvula de compuerta neumática combina una válvula de compuerta de alto rendimiento con un actuador neumático para lograr una operación remota automática. Diseñado para una apertura y cierre rápidos, un excelente rendimiento de sellado y una pérdida de presión mínima, se usa ampliamente en el tratamiento de agua, procesamiento químico, petróleo y gas, generación de energía y sistemas de automatización industrial.
Válvula de compuerta neumática
ElVálvula de compuerta neumáticaes una válvula de aislamiento automatizada que utiliza aire comprimido para operar el vástago de la válvula y el mecanismo de compuerta. Está diseñado específicamente para aplicaciones que requieren cierre confiable, control remoto e integración en sistemas de procesos automatizados.
Con un diseño de paso total, la válvula proporciona una resistencia mínima al flujo y permite un flujo de medios sin restricciones cuando está completamente abierta. El accionamiento neumático garantiza tiempos de respuesta rápidos, mayor seguridad operativa y menores requisitos de mano de obra.
Como fabricante profesional de válvulas industriales, ofrecemos soluciones integrales OEM y ODM para clientes globales.
Materiales del cuerpo de la válvula
Materiales de la puerta
Materiales del asiento
Materiales del actuador
Nuestras válvulas de compuerta neumáticas se fabrican y prueban de acuerdo con las normas internacionales.
Especificaciones de parámetros
| Artículo | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta neumática |
| Tipo de válvula | Válvula de compuerta accionada neumáticamente |
| Tamaño nominal | DN50–DN2000 (2"–80") |
| Clasificación de presión | PN10, PN16, PN25, PN40, PN64, PN100 |
| Material del cuerpo | Hierro dúctil, acero al carbono, SS304, SS316 |
| Material de la puerta | Acero inoxidable, acero aleado |
| Material del asiento | EPDM, NBR, PTFE, asiento metálico |
| Tipo de conexión | Bridada, soldada |
| Estándar de brida | ANSI, ASME, DIN, EN, JIS, GB/T |
| Tipo de actuador | Doble efecto/simple efecto |
| Presión de suministro de aire | 0,4–0,8 MPa |
| Temperatura de funcionamiento | -29°C a +550°C |
| Señal de control | 4-20 mA, NAMUR, compatible con PLC |
| Clase de fuga | ISO 5208 Tasa A |
| Estándar de diseño | API 600, API 6D |
| Estándar de prueba | API 598, EN 12266 |
| Revestimiento de superficie | Revestimiento epoxi, revestimiento FBE |
| Modo de operación | Control automático neumático |
| Medios aplicables | Agua, petróleo, gas, vapor, productos químicos |
Aplicaciones en la industria
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
