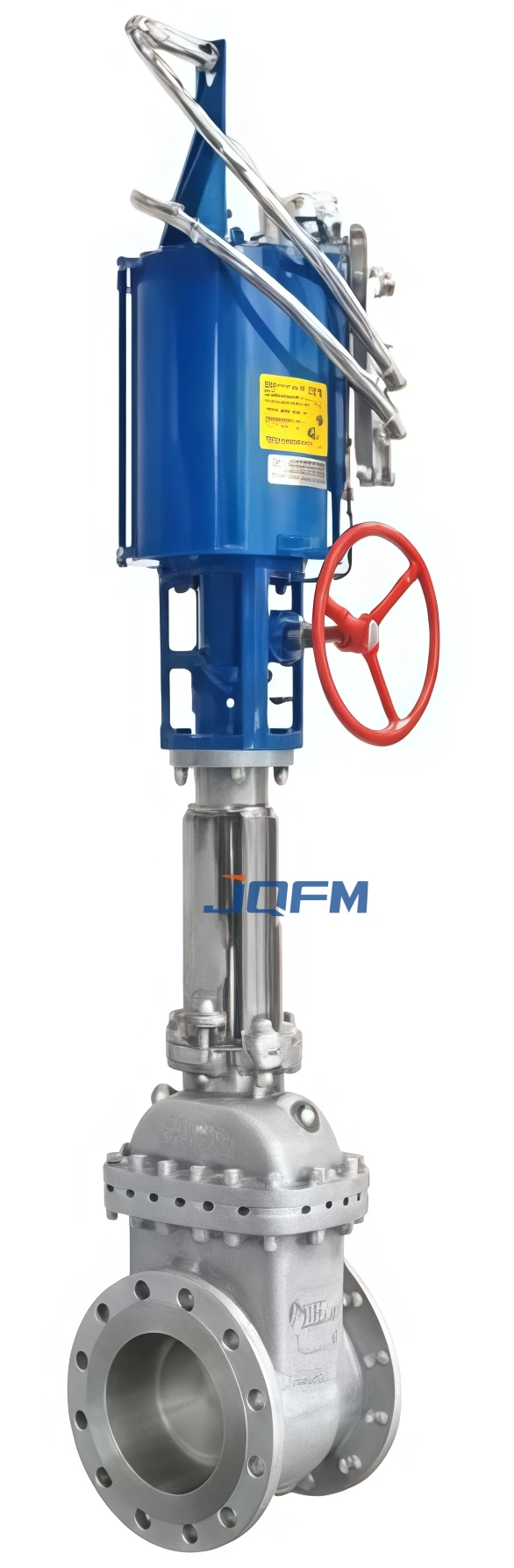

Válvula neumática de doble compuerta paralela
La válvula neumática de doble compuerta paralela cuenta con compuertas dobles paralelas accionadas neumáticamente para un funcionamiento suave y de bajo torque y una mayor confiabilidad del sellado. Diseñado para las industrias de petróleo, gas, química y energía, minimiza el desgaste, permite el aislamiento de flujo bidireccional y se integra fácilmente con sistemas automatizados, brindando una larga vida útil en condiciones industriales exigentes.
Válvula neumática de doble compuerta paralela
La válvula neumática de doble compuerta paralela es una válvula de aislamiento de alto rendimiento diseñada con dos compuertas paralelas para mantener un sellado uniforme y reducir el torque de operación. El accionamiento neumático permite ciclos rápidos de apertura/cierre y control remoto, adecuado para sistemas de tuberías totalmente automatizados.
Características clave:
Válvula neumática de doble compuerta paralela
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula neumática de doble compuerta paralela |
| Tamaño nominal | DN50 – DN1200 (2" – 48") |
| Clasificación de presión | PN10 – PN420 / Clase 150–2500 |
| Material del cuerpo | Acero al carbono, Acero inoxidable, Acero aleado, Acero forjado |
| Material de la puerta | Acero inoxidable, acero dúplex, acero revestido |
| Material del asiento | Asiento de metal/Asiento blando/Asiento blando reforzado |
| Tipo de conexión | Bridas, soldadas a tope, soldadas a zócalo |
| Operación | Actuador neumático (doble efecto/simple efecto), anulación manual |
| Presión de suministro de aire | 0,4 – 0,8 MPa |
| Rango de temperatura | -29°C a +550°C |
| Tipo de sellado | Sellado bidireccional |
| Estándar de fuga | ISO 5208 Clase A / API 598 |
| Estándar de diseño | API 600, API 6D, ASME B16.34 |
| Medios aplicables | Petróleo, gas, vapor, agua, productos químicos, materiales abrasivos |
Válvula neumática de doble compuerta paralela
Tuberías en alta mar y en tierra, estaciones compresoras, bocas de pozo y líneas de proceso de refinería.
Tuberías de procesamiento químico, fluidos corrosivos y líneas de proceso de alta temperatura.
Sistemas de vapor, agua de alimentación y refrigeración en centrales térmicas y nucleares.
Tuberías de lodos y medios abrasivos, plantas de procesamiento y manipulación de minerales.
Tratamiento de aguas industriales, desalinización y aislamiento de tuberías de alta presión.
Integrado en sistemas PLC y SCADA para el control automatizado de tuberías en industrias químicas, de petróleo y gas y de energía.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
