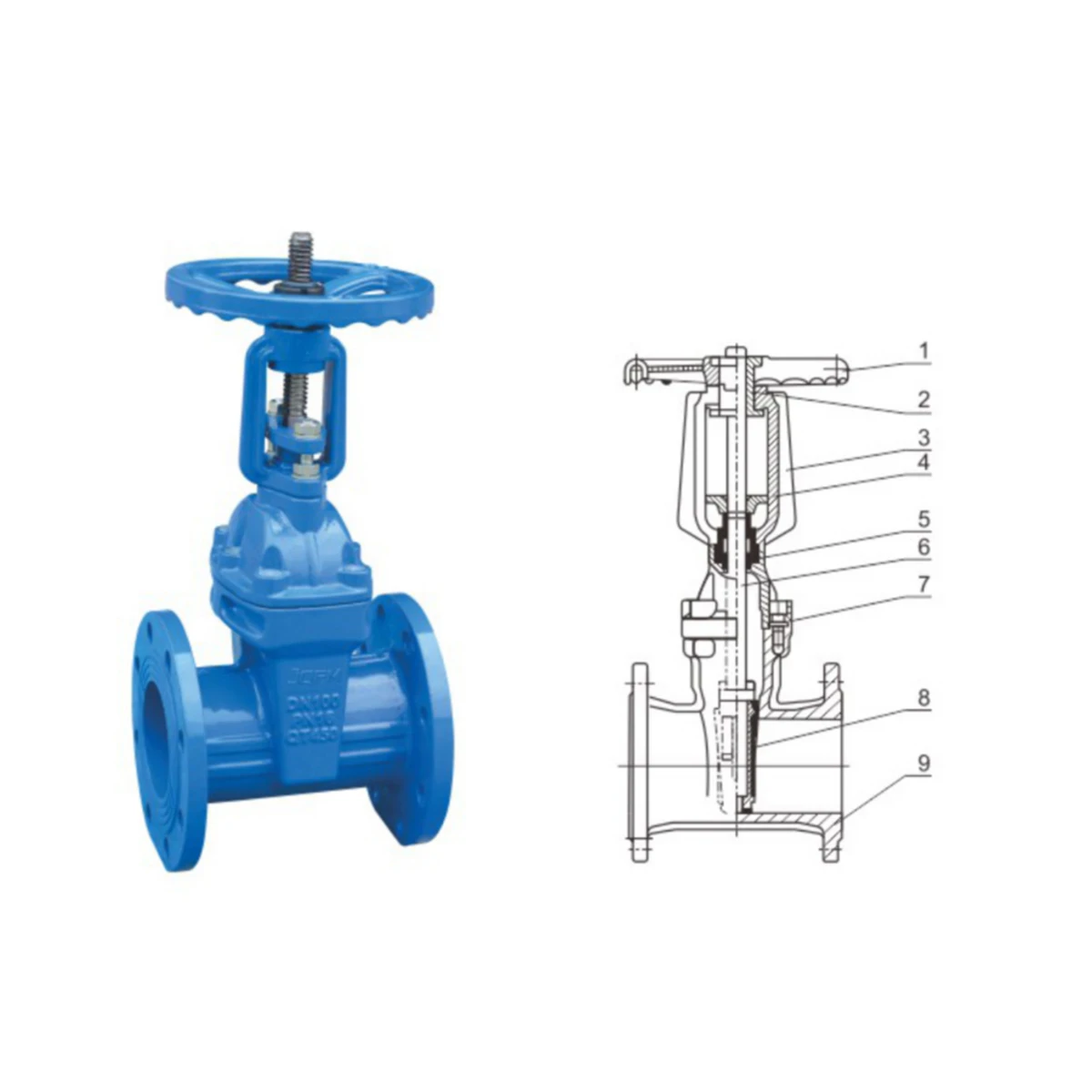

Válvula de compuerta con asiento resistente
El par de prueba es la cantidad de fuerza necesaria para abrir o cerrar la válvula. Para una válvula de compuerta de asiento elástico, el torque está influenciado principalmente por el diámetro nominal y la presión nominal. A continuación se muestra una tabla de torsión típica, que debe compararse con los datos específicos del fabricante para obtener resultados más precisos.
Válvula de compuerta con asiento resistente
ElVálvula de compuerta con asiento resistentees una válvula de aislamiento de sellado suave diseñada para un servicio de cierre confiable en sistemas de suministro de agua, tratamiento de aguas residuales, protección contra incendios, riego y servicios industriales. La válvula cuenta con un cuerpo de hierro dúctil o acero fundido y una cuña recubierta de elastómero, lo que proporciona un rendimiento de sellado hermético sin fugas visibles.
En comparación con las válvulas de compuerta con asiento metálico tradicionales, las válvulas de compuerta con asiento elástico ofrecen un sellado superior, resistencia a la corrosión, un par de operación más bajo y un funcionamiento sin mantenimiento. El diseño de paso total garantiza una pérdida de presión mínima y un flujo sin restricciones, lo que lo convierte en una solución ideal para redes de tuberías municipales e industriales.
Como fabricante profesional de válvulas, ofrecemos servicios integrales de OEM y ODM para proyectos industriales y de infraestructura global.
Materiales del cuerpo
Materiales de cuña
Materiales del tallo
Materiales de sellado
Nuestros productos se fabrican de acuerdo con estándares internacionales de calidad y certificaciones de la industria de válvulas.
Especificaciones de parámetros
| Artículo | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta con asiento resistente |
| Tipo de válvula | Válvula de compuerta de sellado suave |
| Tamaño nominal | DN50–DN1200 (2"–48") |
| Clasificación de presión | PN10, PN16, PN25 |
| Material del cuerpo | Hierro dúctil, Hierro fundido, Acero al carbono, Acero inoxidable |
| Material de la cuña | Hierro dúctil encapsulado EPDM/NBR |
| Material del tallo | SS304, SS316, SS dúplex |
| Tipo de asiento | Resiliente sentado |
| Tipo de conexión | Brida |
| Estándar de brida | EN 1092-2, ANSI B16.5, AWWA, JIS, GB |
| Temperatura de funcionamiento | -10°C a +80°C (EPDM) |
| Presión máxima de trabajo | Hasta 2,5 MPa |
| Tasa de fuga | ISO 5208 Tasa A (fuga cero) |
| Diseño de vástago | Vástago no ascendente / Vástago ascendente |
| Tipo de operación | Volante, caja de cambios, actuador eléctrico |
| Revestimiento | Epoxi unido por fusión (FBE) ≥250 μm |
| Estándar de diseño | EN 1074, BS 5163, AWWA C509/C515 |
| Estándar cara a cara | EN 558, BS 5163 |
| Inspección y pruebas | EN 12266,ISO 5208 |
| Medios aplicables | Agua, Aguas Residuales, Agua contra Incendios, Líquidos Neutros |
Aplicaciones en la industria
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
