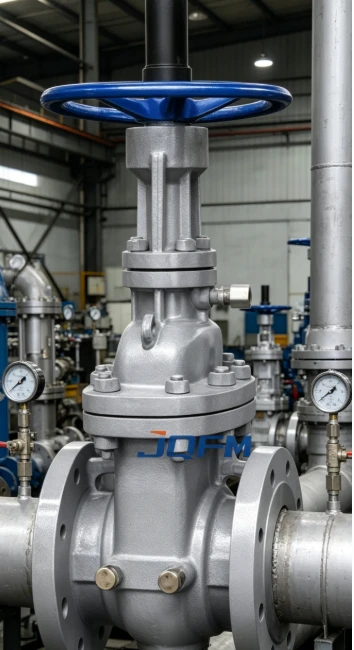

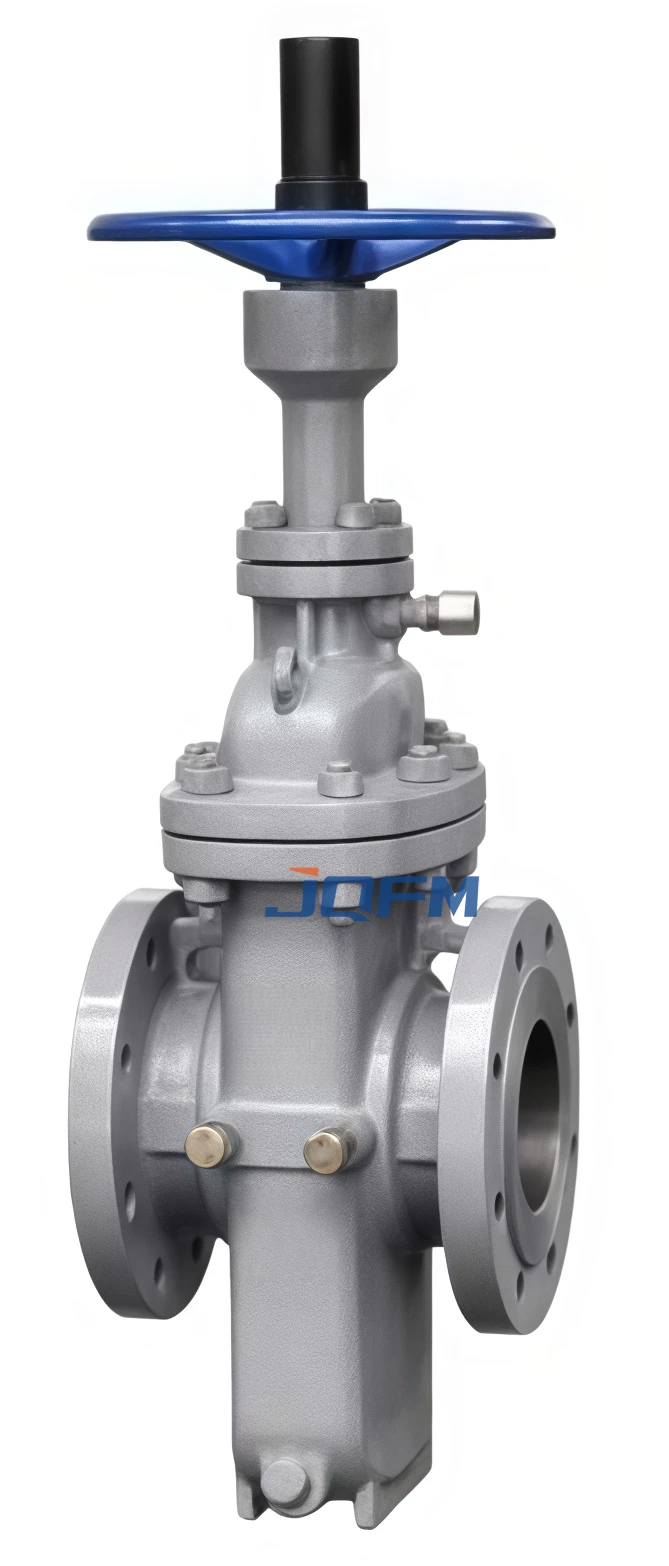

Válvula de compuerta plana Z43F
La válvula de compuerta plana Z43F está diseñada para ofrecer una resistencia mínima al flujo y un cierre preciso en tuberías de agua, petróleo, gas y vapor. Con una compuerta plana y un cuerpo robusto, ofrece una larga vida útil, fácil mantenimiento y operación estable, adecuado para plantas de energía, petroquímica, tratamiento de agua y procesamiento industrial.
Válvula de compuerta plana
La válvula de compuerta plana Z43F es una válvula de aislamiento de puerto completo que presenta un diseño de compuerta plana para flujo de baja resistencia y sellado confiable. Construido con acero al carbono, acero inoxidable o acero aleado, resiste alta presión, temperatura y medios corrosivos. Su estructura simple garantiza una fácil instalación, operación y mantenimiento.
Ventajas clave:
Válvula de compuerta plana
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta plana Z43F |
| Tamaño nominal | DN50 – DN1200 (2" – 48") |
| Clasificación de presión | PN10 – PN420 / Clase 150–2500 |
| Material del cuerpo | Acero al carbono, Acero inoxidable, Acero aleado |
| Material de la puerta | Acero inoxidable, acero dúplex, acero revestido |
| Tipo de conexión | Bridas, soldadura a tope, soldadura por enchufe |
| Operación | Manual, Eléctrico, Neumático, Hidráulico |
| Rango de temperatura | -29°C a +550°C |
| Tipo de sellado | Metal con metal/sello blando |
| Clase de fuga | ISO 5208 Clase A |
| Estándar de diseño | API 600, API 6D, ASME B16.34 |
| Estándar de prueba | API 598 |
| Medios aplicables | Agua, vapor, petróleo, gas, productos químicos |
Válvula de compuerta plana
Tuberías de vapor y agua, sistemas de alimentación de agua, aislamiento de turbinas, sistemas de refrigeración.
Petróleo crudo, productos refinados, gasoductos, sistemas de refinería.
Tuberías de productos químicos corrosivos y no corrosivos, líneas de proceso, sistemas de almacenamiento.
Conducciones de agua potable, tratamiento de aguas residuales, desalinización, riego.
Alimentos y bebidas, pulpa y papel, textiles y manufactura que requieren un cierre hermético y una baja caída de presión.
Distribución de agua fría y caliente, calefacción urbana, tuberías de refrigeración industrial.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
