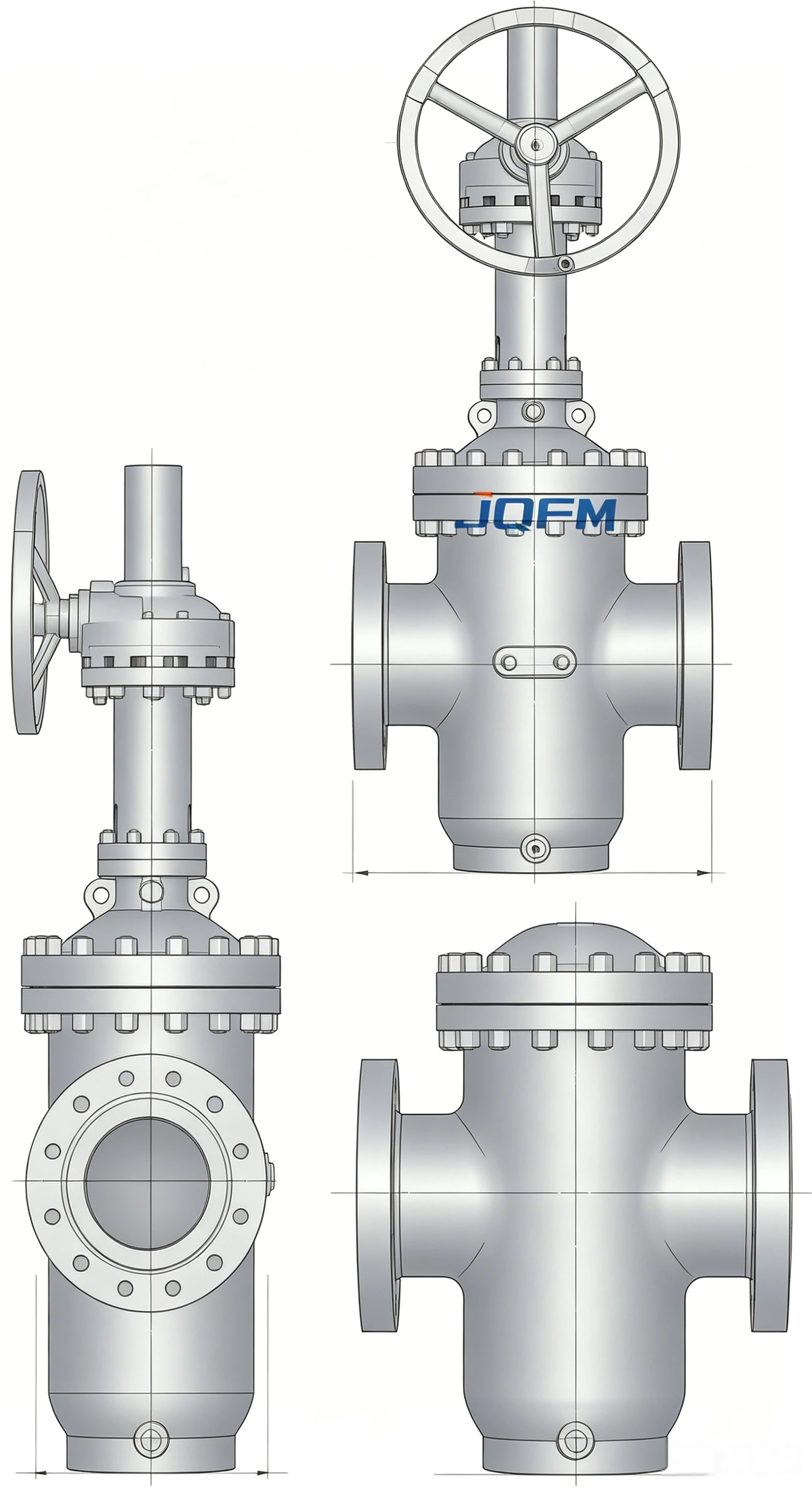

Z43WVálvula de compuerta plana
La válvula de compuerta plana está diseñada con una compuerta plana y un cuerpo robusto, lo que proporciona un flujo suave y de baja resistencia y un cierre seguro. Adecuado para tuberías de agua, petróleo, gas y vapor, ofrece un funcionamiento confiable, un mantenimiento sencillo y una vida útil prolongada, lo que lo hace ideal para plantas de energía, petroquímicas, tratamiento de agua y procesamiento industrial.
Válvula de compuerta plana
Las válvulas de compuerta plana están diseñadas para flujo directo y de baja resistencia en tuberías, utilizando una compuerta plana para proporcionar un sellado hermético y un funcionamiento suave. El cuerpo de la válvula y la compuerta están hechos de acero al carbono, acero inoxidable o acero aleado, lo que garantiza durabilidad en condiciones de alta presión y temperatura.
Ventajas clave:
Válvula de compuerta plana
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de compuerta plana |
| Tamaño nominal | DN50 – DN1200 (2" – 48") |
| Clasificación de presión | PN10 – PN420 / Clase 150–2500 |
| Material del cuerpo | Acero al carbono, Acero inoxidable, Acero aleado |
| Material de la puerta | Acero inoxidable, acero dúplex, acero revestido |
| Tipo de conexión | Bridas, soldadura a tope, soldadura por enchufe |
| Operación | Manual, Eléctrico, Neumático, Hidráulico |
| Rango de temperatura | -29°C a +550°C |
| Tipo de sellado | Metal con metal/sello blando |
| Clase de fuga | ISO 5208 Clase A |
| Estándar de diseño | API 600, API 6D, ASME B16.34 |
| Estándar de prueba | API 598 |
| Medios aplicables | Agua, vapor, petróleo, gas, productos químicos |
Válvula de compuerta plana
Tuberías de vapor y agua, sistemas de refrigeración, sistemas de alimentación de agua, aislamiento de turbinas.
Petróleo crudo, productos refinados, gasoductos, sistemas de refinería.
Tuberías de productos químicos corrosivos y no corrosivos, líneas de proceso, sistemas de almacenamiento.
Conducciones de agua potable, tratamiento de aguas residuales, plantas desalinizadoras, sistemas de riego.
Tuberías de alimentos y bebidas, pulpa y papel, textiles y procesos de fabricación que requieren un cierre hermético y una resistencia mínima al flujo.
Distribución de agua fría y caliente, tuberías de calefacción urbana y sistemas de refrigeración industrial.
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
