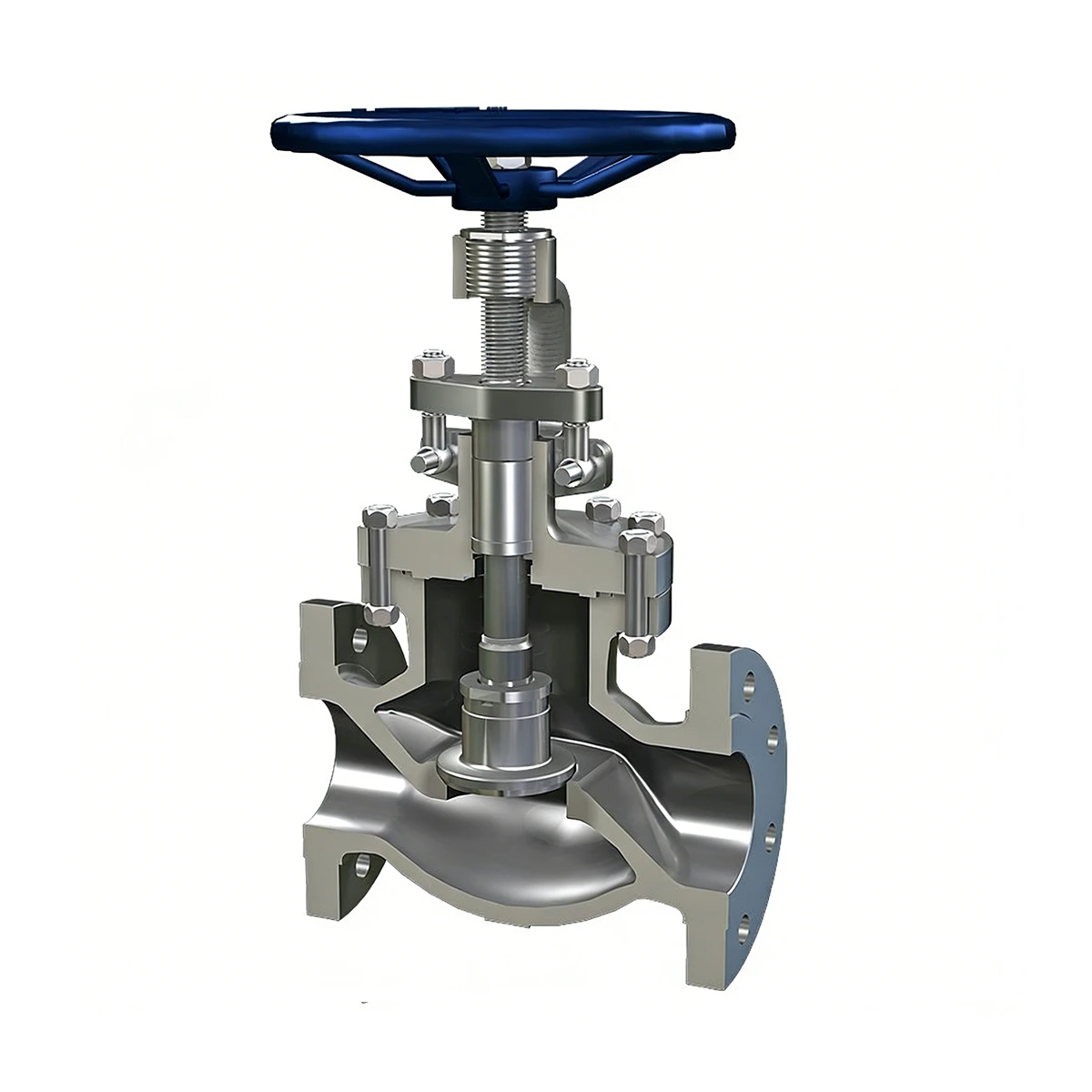

Válvula de globo API
Diámetro nominal: 2" ~ 24"
Presión nominal: 150 ~ 2500 lb
Medios: agua, vapor, petróleo, gas, productos químicos, productos derivados del petróleo.
Rango de temperatura: ≤ 650°C
Válvula de globo API
ElVálvula de globo APIes una válvula industrial de alto rendimiento diseñada para regulación de flujo precisa, estrangulación y servicio de apertura y cierre en tuberías que transportan agua, petróleo, gas, vapor y otros fluidos de proceso. Está diseñado segúnAPI 602 / API 623 / ASME B16.34estándares para aplicaciones de servicios críticos en petróleo y gas, petroquímica, generación de energía y plantas industriales.
Las válvulas de globo presentan un movimiento lineal del disco y el asiento para un control de flujo preciso, bajas fugas y excelente durabilidad. Construida con acero al carbono, acero inoxidable, acero aleado o acero dúplex de alta calidad, la válvula resiste altas temperaturas, alta presión y ambientes corrosivos.
La válvula es adecuada paraCanalizaciones compatibles con APIen América del Norte, Medio Oriente y aplicaciones industriales globales. La personalización OEM está disponible para materiales, conexiones finales, actuadores y recubrimientos especiales.
Proporcionamos completoServicios OEM y ODM, adaptando el diseño de válvulas a los requisitos del proyecto y de la región.
| Artículo de personalización | Opciones / Alcance |
|---|---|
| Tamaño de la válvula | DN15 – DN600 (½" – 24") |
| Clasificación de presión | ANSI/ASME Clase 150–2500 |
| Materiales de carrocería y molduras | Acero al carbono, Acero aleado, Acero inoxidable, Acero inoxidable dúplex |
| Material del asiento | Metal, blando (PTFE, PEEK), híbrido |
| Conexiones finales | RF, RTJ, FF, BW, SW |
| Actuación | Manual, Engranaje, Eléctrico, Neumático, Hidráulico |
| Revestimiento y acabado | Epoxi, Pintura de Alta Temperatura, Marina C5-M, Especial Anticorrosión |
| Temperatura de funcionamiento | Personalizado por medio y material |
| Herrada | Logotipo y placa de identificación OEM |
| Documentación | MTC EN10204 3.1, Informes de pruebas hidrostáticas, Trazabilidad de materiales |
| Inspección de terceros | SGS, BV, TÜV, DNV, Lloyd's Register |
Los servicios OEM incluyen:
Especificaciones de parámetros
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de globo API |
| Tipo de válvula | Válvula de globo |
| Operación | Manual, Engranaje, Eléctrico, Neumático, Hidráulico |
| Rango de tamaño | DN15 – DN600 (½" – 24") |
| Clasificación de presión | ANSI/ASME Clase 150–2500 |
| Estándar de diseño | API 602, API 623, ASME B16.34 |
| Estándar cara a cara | ASME B16.10 |
| Finalizar conexión | RF, RTJ, FF, BW, SW |
| Materiales del cuerpo | WCB, WC6, WC9, CF8, CF8M, acero inoxidable dúplex |
| Materiales de acabado | SS304, SS316, 13Cr, Aleación 20, Estelita |
| Tipo de asiento | Asiento blando de metal con metal opcional |
| Estándar de prueba | API 598,ISO 5208 |
| Temperatura de funcionamiento | -29°C a 550°C (-20°F a 1022°F) |
| Clase de fuga | Clase IV/V según API 598 |
| Medios aplicables | Agua, vapor, petróleo, gas, fluidos corrosivos y no corrosivos |
| Control de flujo | Control de flujo lineal, capacidad de estrangulación |
Aplicaciones en la industria
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
