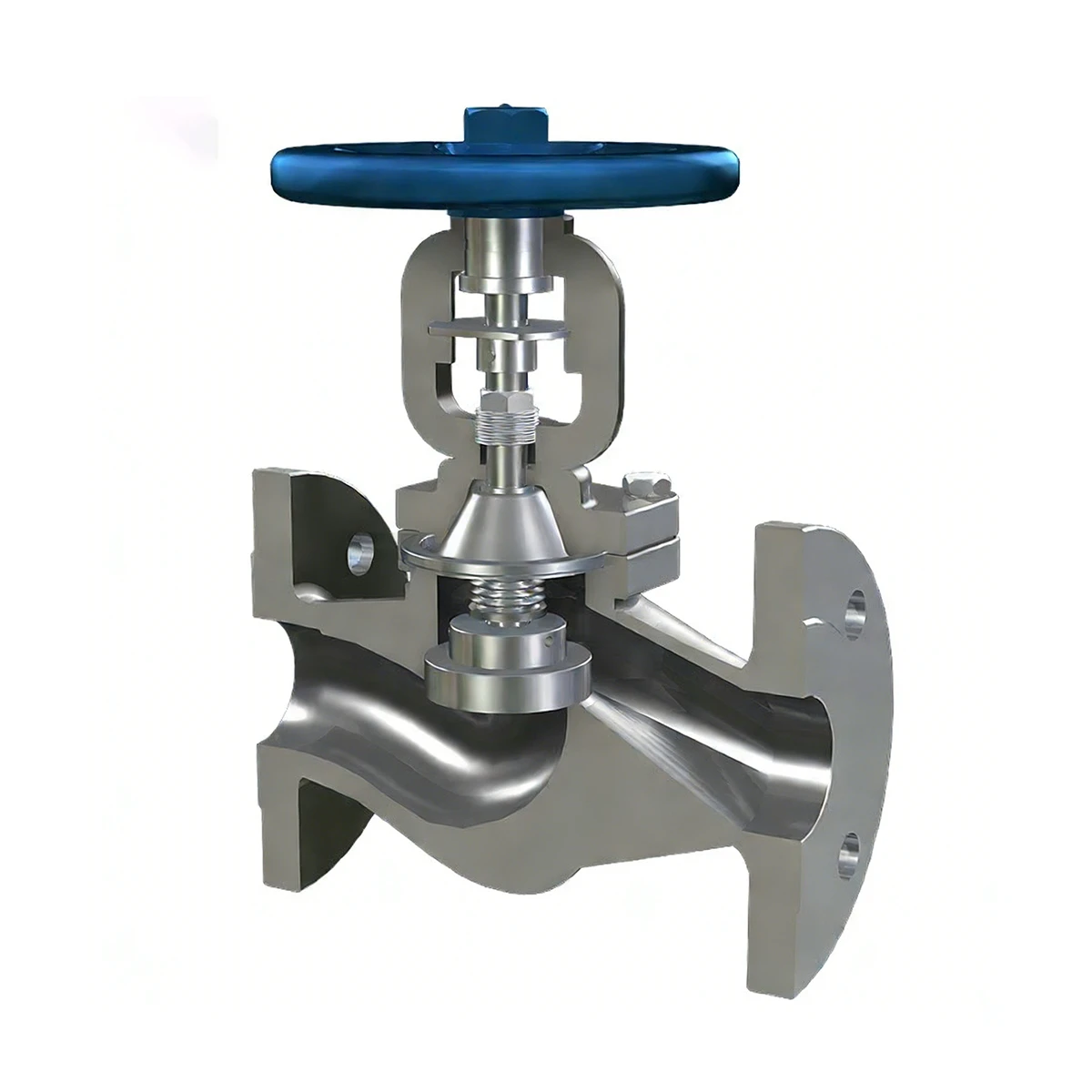

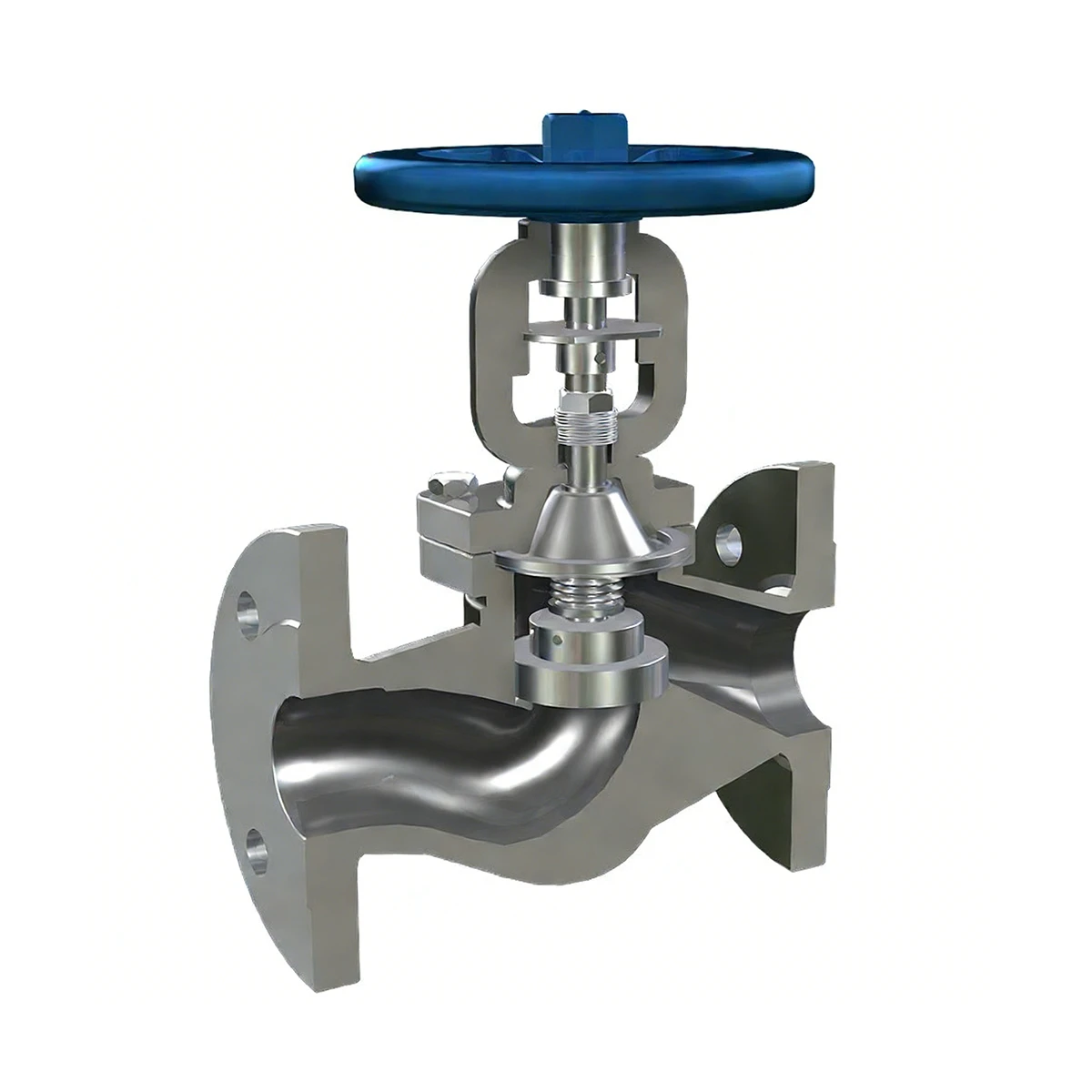

Válvula de globo de fuelle DIN
Diámetro nominal: 1" ~ 12"
Presión Nominal: PN 10 ~ PN 160
Medios: agua, vapor, petróleo, gas, productos químicos.
Rango de temperatura: ≤ 650°C
Válvula de globo de fuelle DIN
La válvula de globo de fuelle DIN está diseñada de acuerdo con los estándares DIN y se usa ampliamente en tuberías industriales que requieren cero fugas externas y un rendimiento de sellado confiable. La estructura del sello de fuelle aísla eficazmente el vástago del entorno externo, evitando fugas del medio y garantizando la seguridad operativa. En comparación con las válvulas de globo empaquetadas con casquillo convencionales, las válvulas selladas con fuelle ofrecen una vida útil más larga, menores requisitos de mantenimiento y una mayor protección ambiental.
La válvula es adecuada para controlar o cerrar diversos medios, incluidos vapor, aceite térmico, agua caliente, amoníaco, fluidos tóxicos, fluidos inflamables y otros medios de proceso peligrosos. Se aplica ampliamente en plantas de energía, procesamiento químico, industrias petroquímicas, instalaciones de petróleo y gas, sistemas de calefacción urbana y servicios públicos industriales.
Como fabricante de válvulas experimentado, brindamos servicios integrales de OEM y ODM para cumplir con diversos requisitos de proyectos.
Opciones de personalización:
Nuestros sistemas de gestión de calidad y fabricación cumplen con los estándares internacionales y los requisitos de la industria:
Especificaciones de parámetros
| Parámetro | Especificación |
|---|---|
| Nombre del producto | Válvula de globo de fuelle DIN |
| Estándar de diseño | DIN 3356 / EN 13709 |
| Estándar cara a cara | DIN EN 558 |
| Estándar de brida | EN 1092-1 |
| Clasificación de presión | PN16, PN25, PN40, PN63, PN100 |
| Tamaño nominal | DN15 – DN400 |
| Material del cuerpo | GS-C25, WCB, CF8, CF8M, CF3M, acero aleado |
| Material del capó | Acero al carbono, Acero inoxidable, Acero aleado |
| Material de fuelle | SS304, SS316L, Inconel |
| Material del disco | Acero inoxidable, acero aleado |
| Material del tallo | SS304, SS316, SS410 |
| Material del asiento | Asiento integral, revestimiento de estelita |
| Rango de temperatura | -196°C a +550°C |
| Finalizar conexión | Bridas, soldadas a tope, soldadas por enchufe |
| Operación | Volante, Neumático, Eléctrico, Operado por Engranajes |
| Clase de fuga | EN 12266 Clase A |
| Material de embalaje | Embalaje de grafito |
| Estándar de prueba | EN 12266, API 598 |
| Medios adecuados | Vapor, Aceite Térmico, Agua Caliente, Gas, Fluidos Químicos |
| Revestimiento de superficie | Recubrimiento Epoxi / Personalizado |
| Certificaciones disponibles | ISO, CE, PED, TA-Luft, ISO 15848 |
Aplicaciones en la industria
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
