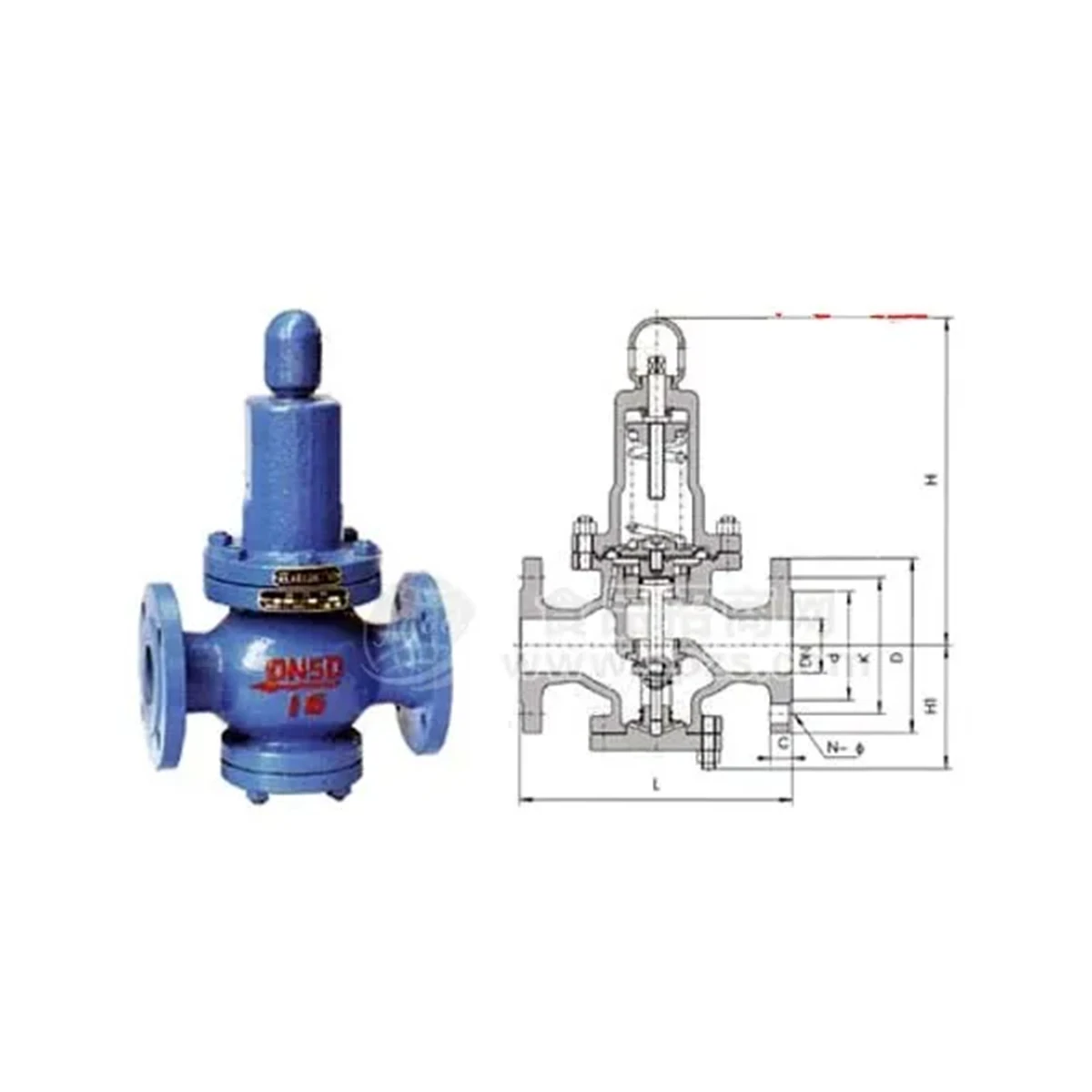

Válvula reductora de presión de diafragma
Diámetro nominal: DN20~400 mm
Presión nominal: PN1.0~6.4MPa
Medios aplicables: agua, aire
Temperatura aplicable: ≤90°C
Válvula reductora de presión de diafragma
ElVálvula reductora de presión de diafragma (DPRV)es una válvula de control de precisión diseñada para reducir y estabilizar automáticamente la presión aguas abajo de líquidos o gases independientemente de las fluctuaciones de presión aguas arriba o los cambios en el caudal. La válvula utiliza un mecanismo de diafragma para detectar la presión aguas abajo y ajustar la apertura de la válvula para una regulación precisa de la presión.
Proporciona control de presión estable, respuesta rápida, eficiencia energética y bajo mantenimiento. Su diseño compacto, funcionamiento confiable y amplia gama de opciones de materiales lo hacen adecuado para suministro de agua, vapor, aire comprimido, procesos químicos y sistemas de automatización industrial.
Como fabricante profesional de válvulas, brindamos servicios completos de OEM y ODM adaptados a las especificaciones del cliente.
Materiales del cuerpo:
Materiales del diafragma:
Materiales de acabado:
Especificaciones de parámetros
| Artículo | Especificación |
|---|---|
| Nombre del producto | Válvula reductora de presión de diafragma |
| Tipo de válvula | DPRV autooperado/operado por piloto |
| Tamaño nominal | DN15–DN500 (½"–20") |
| Clasificación de presión | PN10–PN420 / ANSI Clase 150–1500 |
| Material del cuerpo | WCB, WCC, SS304, SS316, SS dúplex, Bronce |
| Material del diafragma | PTFE, EPDM, NBR, Vitón |
| Material de adorno | Acero inoxidable, Monel, Hastelloy |
| Tipo de conexión | Bridas, Roscadas, Soldadas |
| Estándar de brida | ANSI, ASME, DIN, EN, JIS, GB |
| Presión de entrada | Hasta 42MPa |
| Presión de salida | 0,05–16 MPa (ajustable) |
| Precisión del control de presión | ±5% |
| Temperatura de funcionamiento | -40°C a +200°C (PTFE/EPDM), hasta 300°C (diafragma metálico) |
| Clase de fuga | ANSI/FCI 70-2 Clase IV/V |
| Medios de flujo | Agua, vapor, gas, aire comprimido, aceite, productos químicos |
| Tipo de operación | Automático, controlado por diafragma |
| Accesorios opcionales | Manómetro, filtro, válvula de seguridad, controlador piloto |
| Estándar de diseño | ASME B16.34, API 602 |
| Inspección y pruebas | API 598, EN 12266 |
| Posición de instalación | Tubería horizontal o vertical |
Aplicaciones en la industria
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
