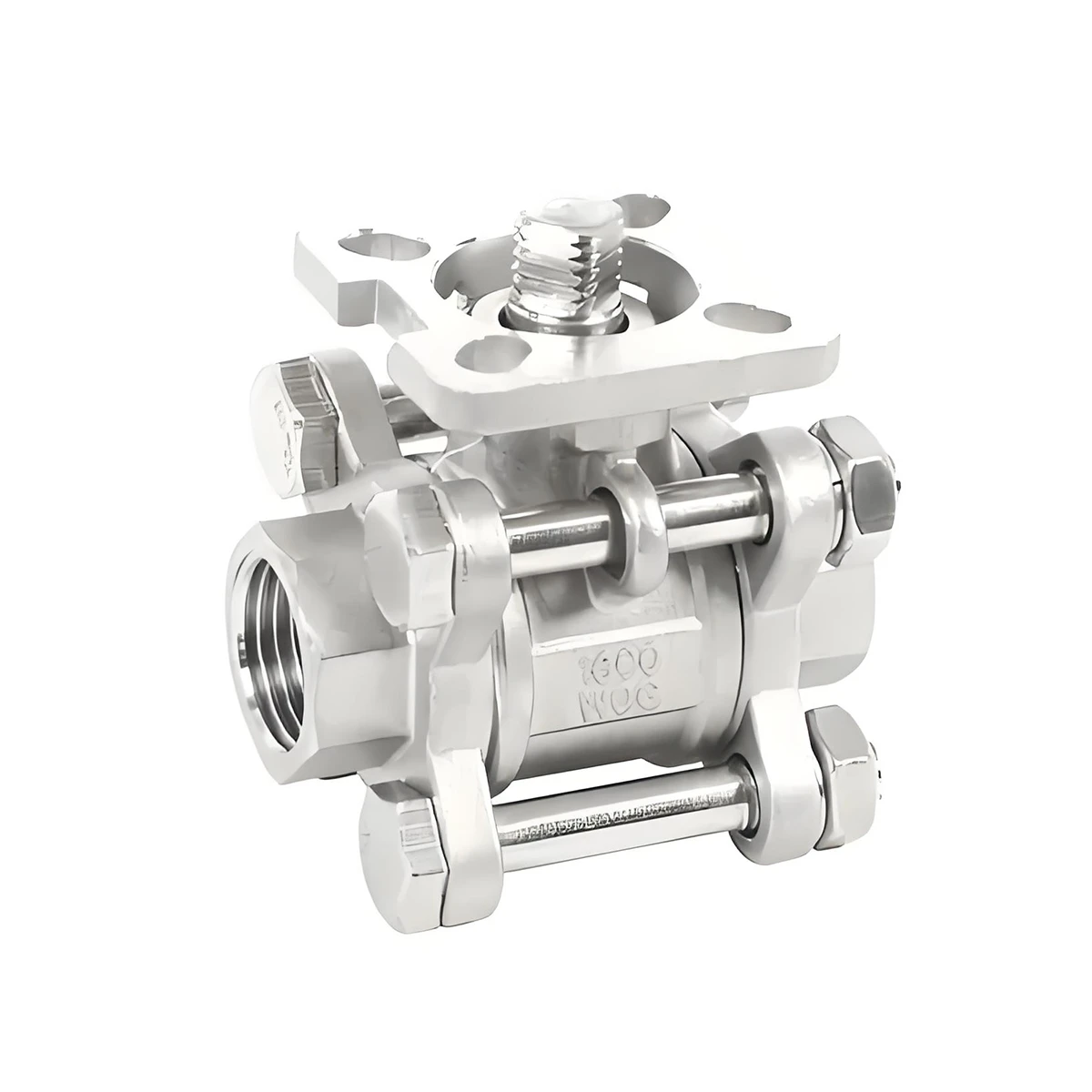

Válvula de bola de plataforma alta con rosca interna de 3 piezas
Diámetro nominal: DN15~50mm
Presión nominal: PN150~600Lb
Medios aplicables: agua, vapor, aceites
Temperatura aplicable: ≤650°C
Válvula de bola de plataforma alta con rosca interna de 3 piezas
ElVálvula de bola de plataforma alta con rosca interna de 3 piezases una válvula de bola de tres piezas diseñada para sistemas de tuberías compactos donde se requieren conexiones de rosca interna. El diseño de plataforma alta permite un fácil accionamiento con operadores de engranajes, actuadores neumáticos o eléctricos, y facilita el mantenimiento sin quitar la válvula de la tubería.
Esta válvula proporciona confiabilidadControl de encendido/apagado y aceleración., excelente rendimiento de sellado y capacidad de manejo de alta presión y temperatura. Su construcción de cuerpo de tres piezas permiterápido desmontaje, mantenimiento e inspección, lo que lo hace ideal para aplicaciones de alta presión, alta temperatura y medios corrosivos.
Materiales del cuerpo:
Materiales de bola y vástago:
Materiales del asiento:
Especificaciones de parámetros
| Artículo | Especificación |
|---|---|
| Nombre del producto | Válvula de bola de plataforma alta con rosca interna de 3 piezas |
| Tipo de válvula | Válvula de bola de tres piezas, flotante/montada en muñón |
| Tamaño nominal | DN10–DN300 (½"–12") |
| Clasificación de presión | PN10–PN420 / ANSI Clase 150–1500 |
| Material del cuerpo | WCB, WCC, SS304, SS316, CF8, CF8M, SS dúplex, acero aleado, titanio |
| Material de la bola | SS304, SS316, SS316L, aleaciones recubiertas de estelita |
| Material del tallo | SS304, SS316, acero aleado |
| Material del asiento | PTFE, RTFE, PEEK, asientos metálicos |
| Tipo de conexión | Rosca interna (hembra) |
| Estándar de rosca | NPT, BSPT, BSPP, ISO7/1 |
| Tipo de orificio | Paso total / Paso reducido / Puerto en V |
| Tipo de operación | Palanca manual, engranaje, neumático, actuador eléctrico |
| Temperatura de funcionamiento | -196°C a +450°C (dependiendo del material del asiento) |
| Presión máxima de trabajo | Hasta 42MPa |
| Clase de fuga | ANSI/FCI 70-2 Clase VI |
| Diseño a prueba de incendios | API 607 / API 6FA (Opcional) |
| Característica antiestática | Sí |
| Estándar de diseño | API 6D, API 608, ASME B16.34 |
| Estándar cara a cara | ASME B16.10 |
| Estándar de conexión final | NPT, BSPT, BSPP, ISO7/1 |
| Inspección y pruebas | API 598, EN 12266 |
| Medios aplicables | Agua, petróleo, gas, vapor, productos químicos, fluidos corrosivos |
Aplicaciones en la industria
Plan de personalización de materiales.
Válvulas de acero inoxidable 316L personalizadas para empresas químicas alemanas. Resistente a fuerte corrosión, apto para sus sistemas de transporte de medios ácidos, con una vida útil extendida a más de 8 años.
Diseño de optimización estructural.
Para el proyecto del desierto saudita, la estructura de sellado del vástago de la válvula se cambió a un diseño de doble fuelle para abordar el problema de las fugas en un ambiente polvoriento y de alta temperatura, y fue altamente reconocido por los clientes.
Adaptación estándar de interfaz
Válvulas estándar API 600 personalizadas para cierta empresa en Estados Unidos. El tamaño de la brida es totalmente compatible con ANSIB16.5, lo que garantiza cero errores durante la instalación en el sitio y reduce el período de construcción en un 30 %.
